Anduril - Llama de Occidente para imprimir en 3D

Anduril - Llama de Occidente es una referencia para solicitar fabricación bajo pedido.

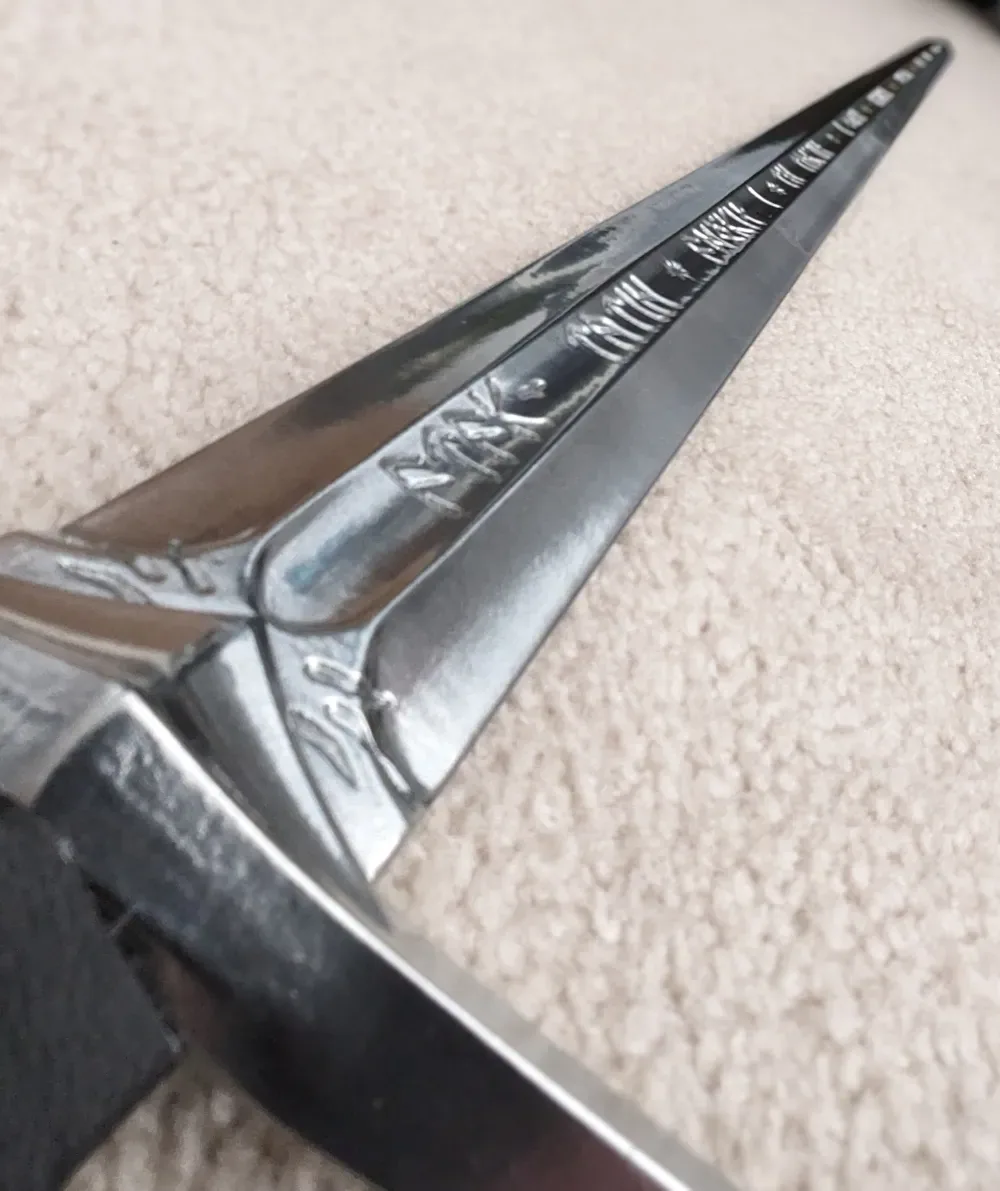

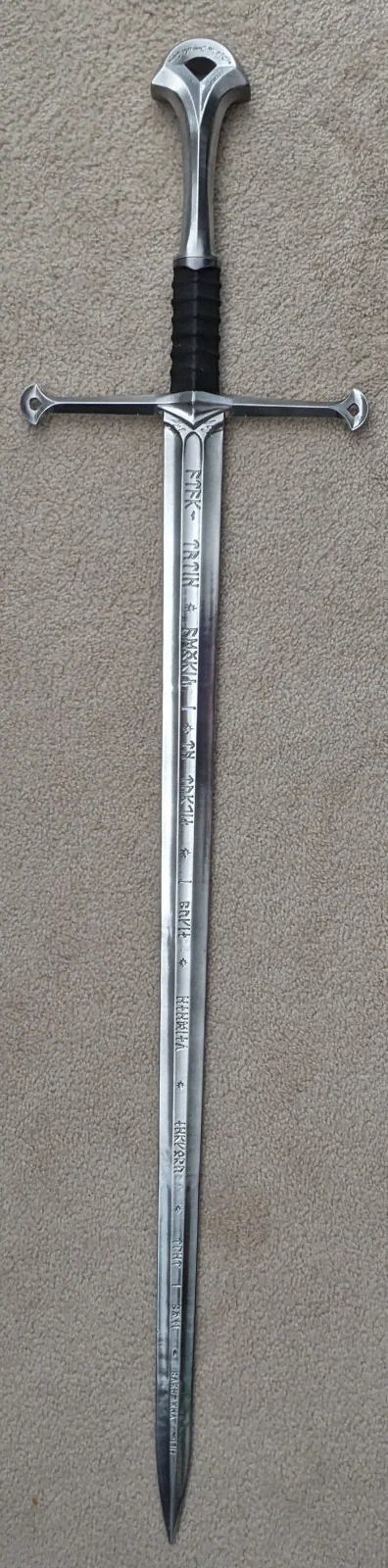

Si bien hay algunos modelos para esta espada, no me gustó su apariencia ni su precisión. En cambio, me propuse crear mi propia película con la mayor precisión posible. Esto significa que tenemos una hoja muy delgada, lo que significa que es esencialmente un accesorio puro y no está diseñado para usar una espada falsa. Esta construcción utiliza toda la altura de construcción de un P1S; lo siento, propietarios de mini. Pasé días y días postprocesando esto, pero probablemente aún se vería genial en PLA seda plateado/gris y negro.

Guía de construcción Lo mejor que puedo recomendar para pegar es el gel de pegamento Gorilla CA y bicarbonato de sodio. Haré referencia a esto varias veces a continuación porque esto permite la mayor cantidad de tiempo de trabajo y la fijación más fuerte después del pegado. No use demasiado pegamento ni bicarbonato de sodio o terminará desbordándose o algo que fraguará demasiado rápido y no permitirá que la colocación quede donde se desea.

Una fina capa de pegamento en gel funciona de maravilla y no querrás que queden bolsas de bicarbonato de sodio en las grietas que puedan hacer que una pieza se adhiera antes de colocarla en su lugar. La hoja se puede montar con relativa facilidad. Entre cada sección de pala hay un conector de pala correspondiente. La mejor manera de fijarlas es la siguiente: coloque todas las piezas en seco para garantizar que no haya problemas con las dimensiones después de imprimir.

Cuando esté listo, use un cepillo para colocar una pequeña cantidad de bicarbonato de sodio en el orificio superior de la pieza de la hoja inferior. cepille el interior del orificio con bicarbonato de sodio, luego vierta y golpee la pieza para eliminar cualquier exceso. Agregue una pequeña cantidad de pegamento CA en la parte inferior del conector y extiéndalo finamente (trate de no ir más allá de donde estará el conector dentro de la pieza de la hoja inferior), presione en su lugar y manténgalo presionado durante unos segundos.

Agregue bicarbonato de sodio al orificio de la pieza superior de la misma manera que coloque una pequeña cantidad de pegamento CA en la parte superior del conector y use un palillo para esparcir una porción muy delgada en la parte inferior de la pieza. Coloque la hoja superior. parte en su posición y sosténgala firmemente durante varios segundos; repita para cada sección si planea lijar o rellenar; espere al menos 24 horas para que se cure por completo.

El protector se ensambla de lado a lado ya que esta orientación de impresión produce las piezas con mejor apariencia. Hay pequeñas clavijas que conectan las dos mitades y pasadores más grandes que conectan cada mitad del protector con la parte inferior de la hoja. Ajuste en seco las piezas para asegurarse de que las piezas no estén deformadas o que las dimensiones no estén fuera de lugar. Si no uso mi perfil, le sugiero usar un borde aquí, ya que no hacerlo puede provocar pequeñas deformaciones que luego serán muy notorias al armar todo.

Use la misma técnica de bicarbonato de sodio para pegar los pasadores en su lugar (un juego pequeño en un lado y más grande en cada lado) cuando esté listo para conectar los dos. mitades, asegúrese de que todo esté alineado antes de agregar más pegamento.

Descubrí que era mejor agregar pegamento a las partes protectoras que tocarán las piezas de la hoja y esparcir un poco de bicarbonato de sodio en la parte de la hoja en un lado de la protección, agregar una cantidad muy pequeña de pegamento y en el otro pincel con una pequeña cantidad de bicarbonato de sodio. Presionar unir las dos mitades y sujetarlas para asegurar que ambos lados se adhieran a la hoja y entre sí.

Una vez que el protector y la hoja estén curados, pegue en su lugar la espiga superior para asegurar que las dimensiones estén bien. asegúrese de que las líneas de las capas no se rompan fácilmente durante cualquier flexión. debido a esto, algún filamento con sobreextrusión podría hacer que el grosor sea demasiado grande y no encaje en la parte inferior de la hoja. Si esto sucede, arroje la espiga superior al congelador durante 5 minutos y vuelva a intentarlo.

Si todo encaja sin ser permanente debido al sobredimensionamiento, el bicarbonato de sodio funciona muy bien aquí para hacer cosas. resistente y permanente agregue una pequeña cantidad de bicarbonato de sodio en el orificio y extienda una fina capa de pegamento en la parte superior de la espiga superior, luego inserte y sostenga La espiga inferior se desliza sobre la espiga superior y se asienta entre las dos mitades del protector.

Ajuste seco para garantizar que no haya problemas. agregue pegamento en la parte superior de la espiga y en el orificio del protector y use bicarbonato de sodio en la espiga inferior. Deslice lateralmente la espiga inferior en su lugar y sosténgala dentro del hueco del protector una vez colocada, pegue el tornillo del pomo en el hueco de la espiga inferior usando la misma técnica. (esto también se puede hacer primero) deje curar durante 24 horas.

Las partes del mango superior e inferior luego se deslizan sobre la espiga inferior y se pueden pegar en su lugar usando un enfoque similar al anterior. Se debe agregar un poco de pegamento al mango superior en la cara superior para colocarlo contra las dos mitades de la protección.

Hay dos posibilidades de impresión para el mango superior: puede imprimir el mango superior y el anillo inferior en una sola pieza o puede imprimirlos por separado (las porciones separadas están en placas diferentes en caso de que alguien quiera imprimirlas en un color diferente). Personalmente los imprimí juntos y simplemente los pegué con cinta adhesiva al pintar; aunque los envolví en cuero falso, el mango inferior se desliza hacia arriba para encontrarse con la parte inferior del mango superior.

Esta pieza está impresa verticalmente para obtener mejores líneas de capa de impresión y porque es hueca para deslizarse sobre la espiga. imprimir verticalmente significa soportes pesados ​​que pueden necesitar ser limpiados bastante ya que los voladizos son bastante empinados Montaje en pared opcional He subido otro perfil de impresión que representa una opción de montaje en pared para esta espada. El monte es representativo del árbol de Gondor.

Esta impresión es bastante sencilla, pero hay un par de advertencias: prefiero no perforar agujeros en la pared, por lo que he diseñado un gancho que reemplaza la pieza de gancho de comando mediano y permite la integración en la parte posterior de la impresión.

Esto permite que la impresión se monte directamente en el gancho de comando (puede ver más aquí y descargar la versión PETG o el archivo de pasos: Esta pieza se imprime mejor en PETG ya que no se arrastrará con la tensión constante, los ganchos tienen una capacidad nominal de 1,3 kg y la espada y el montaje juntos. pesan poco menos de 800 g. Cada soporte de montaje de protección transversal se fija usando un tornillo M3 x 10 (superior) y un tornillo M3 x 30 (inferior).

Si parece que se necesita un poco de esfuerzo para colocar los soportes de montaje en su lugar, la mejor manera es colocar la parte inferior en su posición y luego empujar hacia abajo y hacia atrás hasta que la parte superior esté sobre el borde y colocada en su lugar; luego los soportes se pueden atornillar en su lugar.
