Arpa incondicional con versiones jugables y decorativas para imprimir en 3D

Arpa incondicional con versiones jugables y decorativas es una referencia para solicitar fabricación bajo pedido.

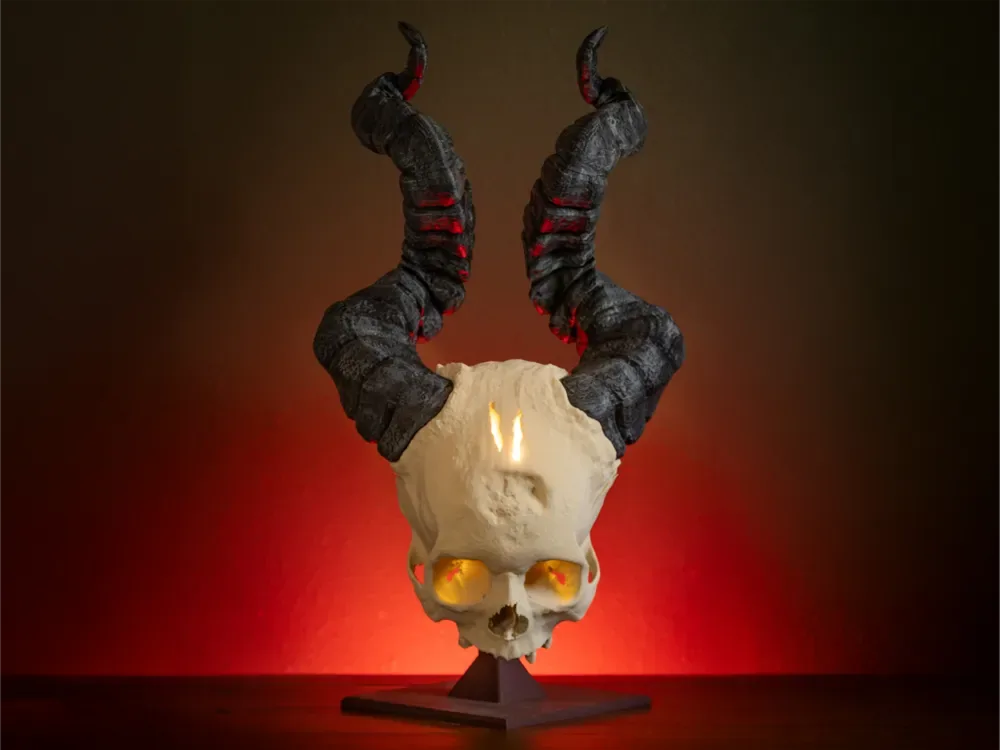

Este es mi intento de hacer una versión dura de un instrumento hermoso y tranquilo: el arpa. El proyecto está inspirado en un artefacto real del Museo Metropolitano de Arte. ¡La impresión final mide aproximadamente medio metro de alto! Hay dos versiones de los archivos disponibles en perfiles de impresión separados. Lea atentamente las siguientes notas para determinar si alguno de estos proyectos es adecuado para usted: Versión de exhibición Esta versión omite las cuerdas del arpa y las barras transversales y es exclusivamente para exhibición decorativa.

Solo se necesita el componente Bambu Lamp Kit para esta versión; los demás componentes de la lista de materiales se pueden ignorar. Debido al relleno menos denso, esta versión es más rápida de imprimir y usa menos filamento, pero requiere pegamento. Versión Arpa Esta versión se puede tocar como un arpa y está escalada y diseñada para adaptarse únicamente a estas cuerdas y herrajes específicos. Debido a la elasticidad del plástico, el arpa es difícil de afinar. Cuando se aprieta una cuerda, se pueden "aflojar" las otras cuerdas.

Dado esto, el artículo debe considerarse más un objeto de arte que un instrumento que recibiría un uso intensivo. Debido al relleno denso, esta versión requiere más filamento y un tiempo de impresión significativamente más largo.

Piezas impresas Base de la bocina izquierda Parte superior de la bocina izquierda Parte superior de la bocina derecha Base de la bocina derecha Parte posterior del cráneo Barra transversal delantera del cráneo Base del soporte Clavijas de fijación de la bocina (4) Clavijas de montaje de la bocina pequeñas (2) Si ensambla la versión Arpa, pegue seis imanes de 5x2 como mostrado. Asegúrese de comprobar la polaridad antes de pegar. Ensamble y fije los cuernos de la siguiente manera: Inserte las clavijas de fijación de los cuernos en el cráneo en cada lado.

Tenga en cuenta que cada una de estas clavijas es única; consulte la etiqueta en el 3MF para ver qué clavija se utiliza en cada ranura. Coloque la barra transversal; tenga en cuenta que esta pieza no es simétrica; los orificios más anchos deben mirar hacia el frente y la base de la barra transversal debe quedar cómodamente (con un pequeño espacio) contra la base de los cuernos. Fije las partes superiores de los cuernos usando las pequeñas clavijas de montaje de los cuernos.

Tenga en cuenta que para la versión Arpa del proyecto, la tensión de las cuerdas ayudará a mantener los cuernos en su lugar sin pegamento. Sin embargo, para la versión Display, las clavijas ayudan con la alineación, pero se necesitará pegamento. Prepare el soporte: Presione el disco de la lámpara LED en su lugar con el cable de alimentación orientado hacia arriba. Pase el cable de alimentación a través del canal superior. Deslice la parte superior del soporte sobre la base.

Encorde el arpa usando los componentes proporcionados presionando los remaches en su lugar y pasando las cuerdas del arpa a través del interior del cráneo. (Si solo está imprimiendo el modelo de pantalla, puede ignorar este paso) Atornille los pines de afinación en su lugar. Pase las cuerdas a través de ellos y apriete. (Si solo está imprimiendo el modelo de pantalla, puede ignorar este paso) Conecte la batería al adaptador de corriente PH2.0 a SH1.0, luego al cable SH1.0 y finalmente al LED COB.

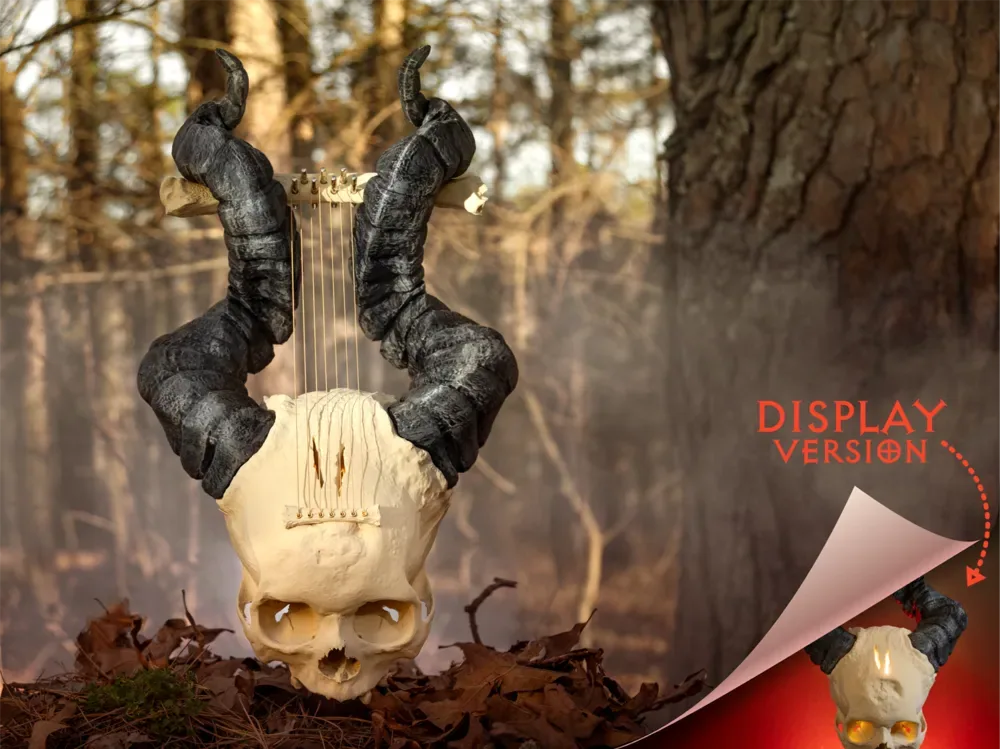

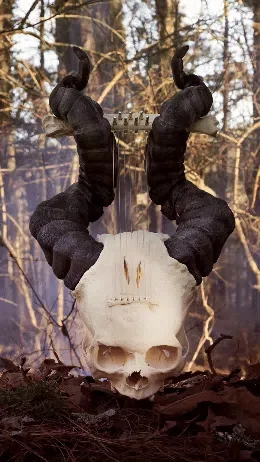

Pase el LED a través de los ojales y coloque el paquete de batería como se muestra. (Si solo estás imprimiendo el modelo de exhibición, puedes ignorar este paso) Desliza el cráneo completo sobre la base. Si imprime la versión Harp, el modelo es pesado, así que asegúrese de que se sienta estable y nivelelo si es necesario. Cuando esté fuera del soporte, puede colocar la parte posterior magnéticamente. El producto terminado se muestra ensamblado para la versión Harp. Consejos y notas de impresión Para la versión Harp, el relleno del perfil es importante.

Apretar las cuerdas pone estas piezas bajo una presión significativa y usar un relleno demasiado débil podría hacer que las piezas fallen. He probado esta impresión usando PLA, pero sospecho que filamentos más rígidos podrían funcionar aún mejor. Este tutorial de Youtube de PIXXO 3D fue mi punto de partida para modelar los cuernos en Blender. Este modelo del cráneo fue escaneado por Open Virtual Worlds de la colección del Museo Nacional de Islandia y está disponible aquí.

Como se fotografía en esta lista, los cuernos se cepillaron ligeramente en seco con pintura acrílica gris para resaltar la textura. Actualizaciones 16/03/25: se agregó una pequeña cantidad de ventilación adicional detrás del LED. 22/03/25: se engrosó ligeramente la superficie superior del cráneo en la versión con pantalla para reducir la posibilidad de fugas de luz o pequeños agujeros. Impulsame (gratis) Si disfrutas de mis modelos y te gustaría apoyarme, ¡considera compartir un impulso!
