Caja de filamento impreso en 3D

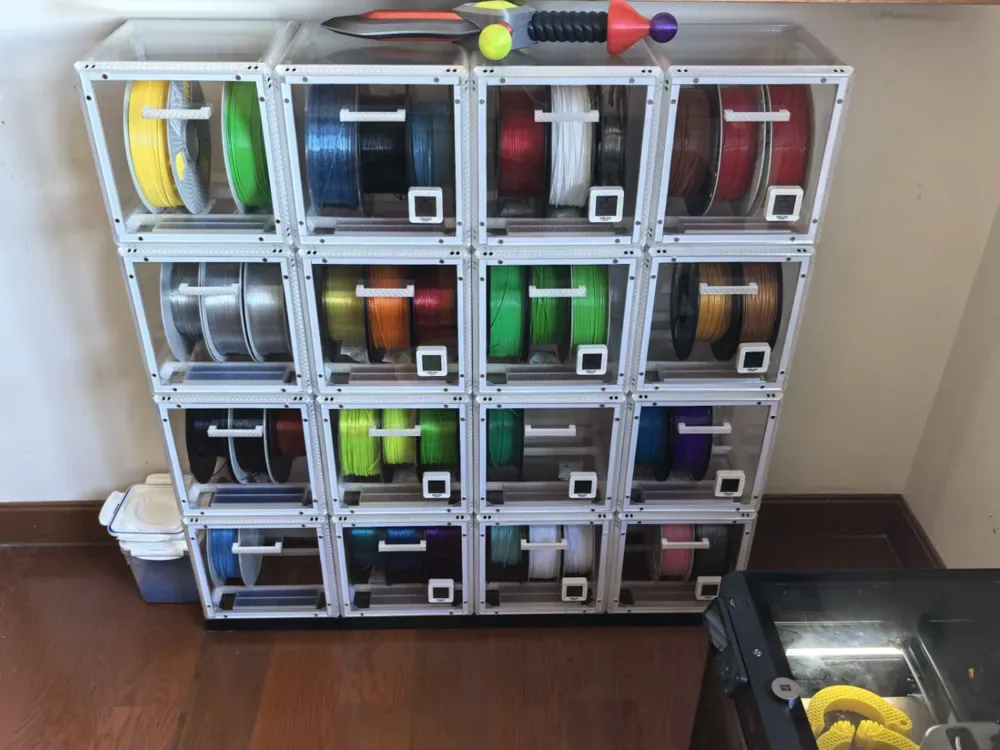

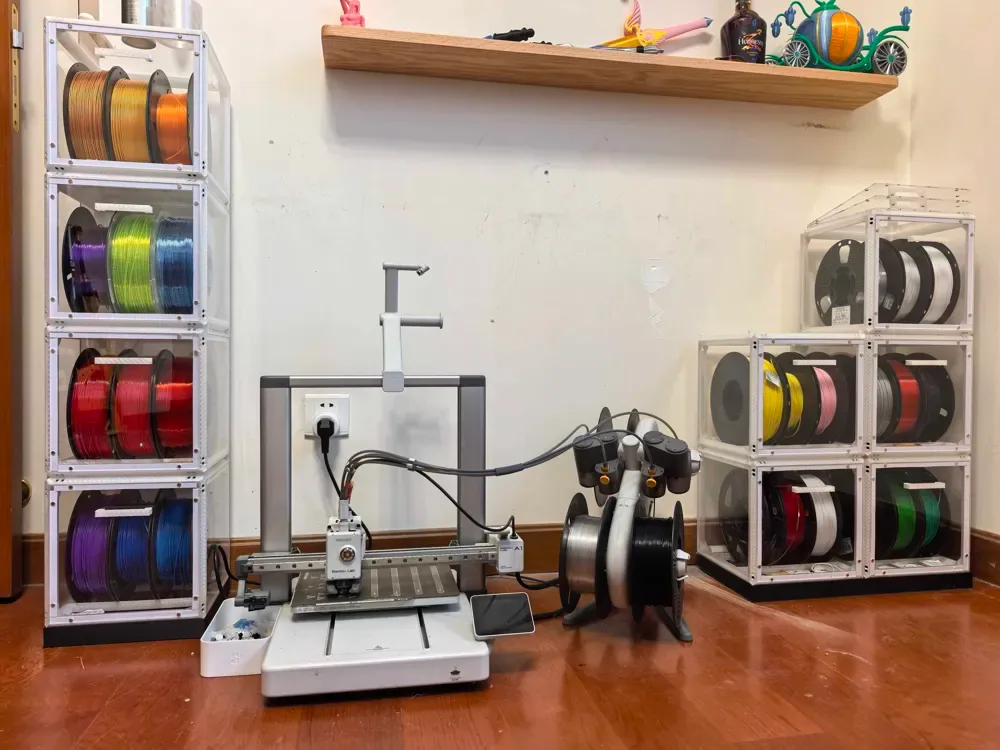

Siempre quise organizar y sellar mi filamento y he impreso muchos diseños de cajas de sitios web de modelos. Después de varios intentos, encontré algunos problemas. Primero, fuerza. Para controlar el tiempo de impresión y el consumo de filamento, la mayoría de los diseños utilizan estructuras de paredes delgadas, que no son lo suficientemente resistentes. En segundo lugar, sellar. Todas las estructuras de sellado del mercado requieren materiales gruesos como requisito previo, pero con filamentos de impresión 3D y paredes delgadas, el efecto de sellado es generalmente deficiente. En tercer lugar, no es conveniente acceder. Ante estas cuestiones, fortalecí la estructura. Debido al proceso de impresión 3D, los travesaños impresos horizontalmente tienen una resistencia muy alta, mientras que los impresos verticalmente pierden mucha resistencia. Entonces, finalmente imprimí las 12 bielas por separado y usé conexiones roscadas. Una vez todo conectado, incluso se puede utilizar como taburete. Respecto al segundo punto, también consideré la estética, así que utilicé paneles acrílicos transparentes por los 6 lados, asegurados con cinta adhesiva de doble cara. En cuanto al tercer punto, muchos diseños en línea utilizan puertas batientes o tapas con pestillo. Opté por una solución de cierre magnético, utilizando espuma de una sola cara de 2 mm para sellar. Si bien no se puede comparar con el efecto de sellado de un recipiente de arroz terminado, es mucho mejor que los espacios que se encuentran en las típicas puertas con bisagras. Por supuesto, no fui el primero en tener esta idea; Simplemente optimicé muchas estructuras en términos de estética, resistencia y facilidad de acceso, y diseñé piezas apilables. Ahora, hablemos del tiempo de impresión y los costos de material. El tiempo de impresión de 2 planchas asciende a 8+6 horas y un rollo de filamento puede imprimir 3 unidades. Los paneles acrílicos constan de 5 piezas normales de 220*220 mm y una pieza preperforada de 220*220 mm (archivo CAD ya subido), todas de 3 mm de espesor. Los paneles ordinarios cuestan 5 yuanes, mientras que los perforados conllevan una tarifa laboral adicional de 3 yuanes, ampliamente disponible en Taobao. Los imanes, tornillos, cinta de doble cara y cinta de una cara restantes cuestan alrededor de 10 yuanes. El costo total no excederá los 50 yuanes y puede contener 3 rollos de filamento, lo que lo hace relativamente económico, alrededor de 17 yuanes por rollo. En cuanto al ensamblaje, no soy muy hábil, pero lo encontré bastante sencillo. Primero, el marco; atornillar las piezas es muy fácil. Luego, aplique cinta adhesiva de doble cara en 5 lados (yo usé el tipo nano transparente, de 1 mm de espesor * 5 mm de ancho) y coloque los paneles acrílicos. Para el último lado, primero inserte 8 imanes (preste atención a la polaridad); simplemente presiónelos. Luego, coloque la espuma EVA de un solo lado (2 mm de espesor * 10 mm de ancho) y el cuerpo de la caja estará completo. El siguiente es el panel de la puerta. Dado que el diámetro exterior de los imanes de diferentes fabricantes varía ligeramente (elegí 6 mm de diámetro * 3 mm de espesor), inicialmente taladré agujeros de 5,5 mm y tuve que lijarlos. La segunda vez, hice agujeros de 6 mm y necesité usar pegamento UV para fijarlos (nota: el dibujo CAD muestra 6 mm). Depende de usted qué método prefiera Lista de materiales Tornillos grandes de cabeza plana 48 piezas (ver imagen) Cinta nano transparente de doble cara 220 mm * 20 tiras Cinta de espuma EVA de una sola cara 220 mm * 4 tiras Imanes 3*6 16 piezas Nota El marco cuadrado grande es la base, solo se necesita uno por pila o no es necesario imprimirlo
