Conector de unidad de medio rack de 19" - RME UCXII+FerroFish impreso en 3D

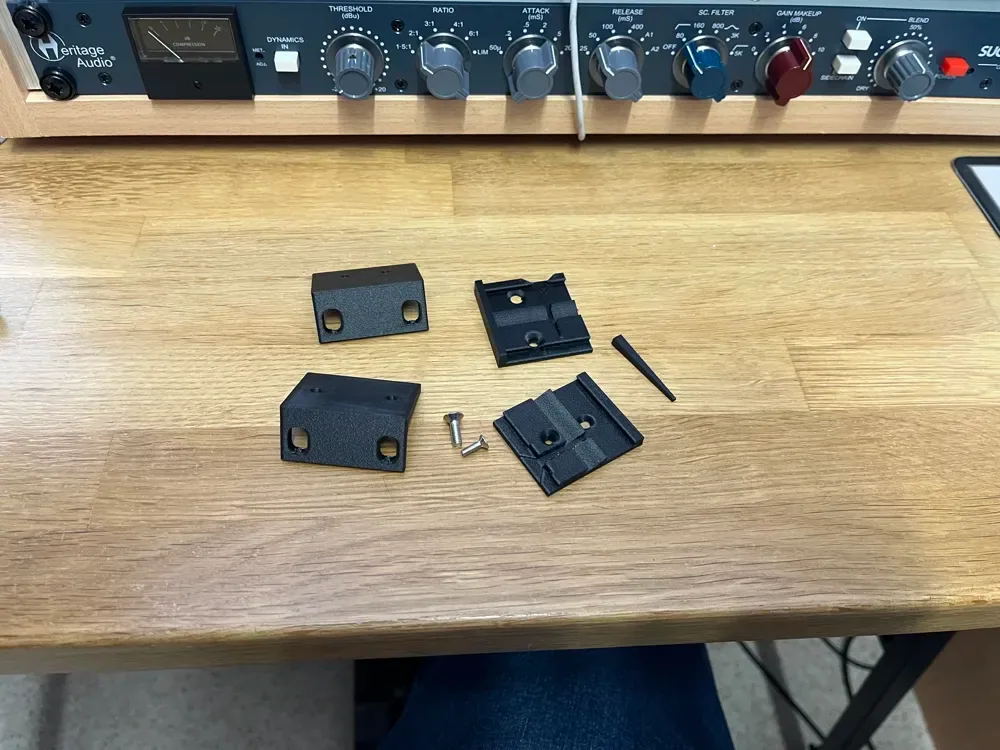

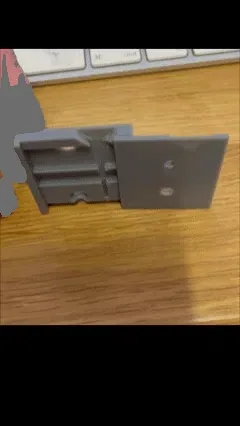

CONECTOR PARA DOS UNIDADES DE MEDIO RACK PARA ENTRAR EN UN ESPACIO DE RACK DE 1 U Este pequeño artículo puede conectar dos unidades de medio rack en 1 U. En este caso, combiné un RME UCX II y un Ferrofish Pulse8 AE. El mecanismo bloquea las dos piezas firmemente entre sí a través de uniones de cola de milano que se bloquean en su lugar con un pasador. Luego se puede cortar el pasador para que encaje correctamente en la rejilla. Para quitar el pasador, use unos alicates. Queda un recorte adicional para esta tarea. El precio de un artículo similar (de aluminio) en Thomann es de 77€. Tenga en cuenta: ¡Esto no es una copia del diseño! Yo mismo rediseñé completamente el mecanismo de bloqueo para que sea imprimible en 3D. Al imprimir, utilice el material más rígido que pueda imprimir. Imprimí el mío con PPA-CF, pero probablemente PET-CF también funcione bien. Probé mis diseños impresos en PLA y, aunque no es tan rígido como el PPA-CF, mantuvo las unidades juntas y en su lugar. Sin embargo, no lo recomendaría ya que el equipo puede calentarse. ¡Imprime con 100% de relleno siempre! Por eso no puedes simplemente imprimir la primera plancha, tendrás que elegir los archivos adecuados. Por ejemplo: si desea el RME en el pie y el Ferrofish a la derecha (como en las imágenes), deberá imprimir lo siguiente: “RME - Rack Ear” “RME - Connector L” “Ferrofish - Connector R” “Ferrofish - Rack Ear” Si desea invertir el orden, cambie el tipo de “Conector” de L a R. Necesitará dos tornillos de cabeza plana M3x8 mm para cada pieza de ferrofish. Necesitará dos tornillos de cabeza plana M4 x 8 mm para cada oreja RME. Necesitará un tornillo de cabeza plana M4 x 6 mm y un tornillo de cabeza plana M4 x 8 mm para cada conector RME. (Dos M4x8 también podrían funcionar, pero uno M4x6 es más elegante). En total, eso significaría: 4x M3x8mm, 3x M4x8mm, 1x M4x6mm. Necesita tornillos de CABEZA PLANA (avellanadas) para las piezas del conector; de lo contrario, no se cerrarán. Agregué las orejas con agujeros no biselados como extra. Es posible que proporcionen un mejor agarre de la unidad. Si utiliza orejas de rack no biseladas, necesitará tornillos de cabeza plana para ellas.
