Conector personalizable de 3 a 6 vías: cualquier unión en ángulo para imprimir en 3D

Conector personalizable de 3 a 6 vías: cualquier unión en ángulo es una referencia para solicitar fabricación bajo pedido.

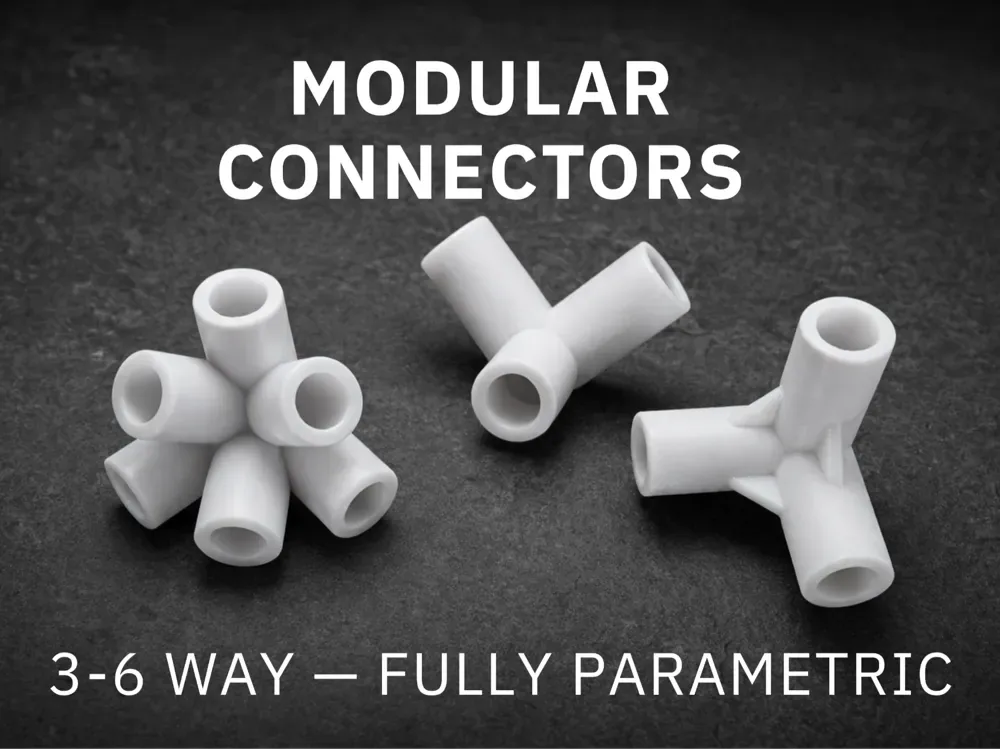

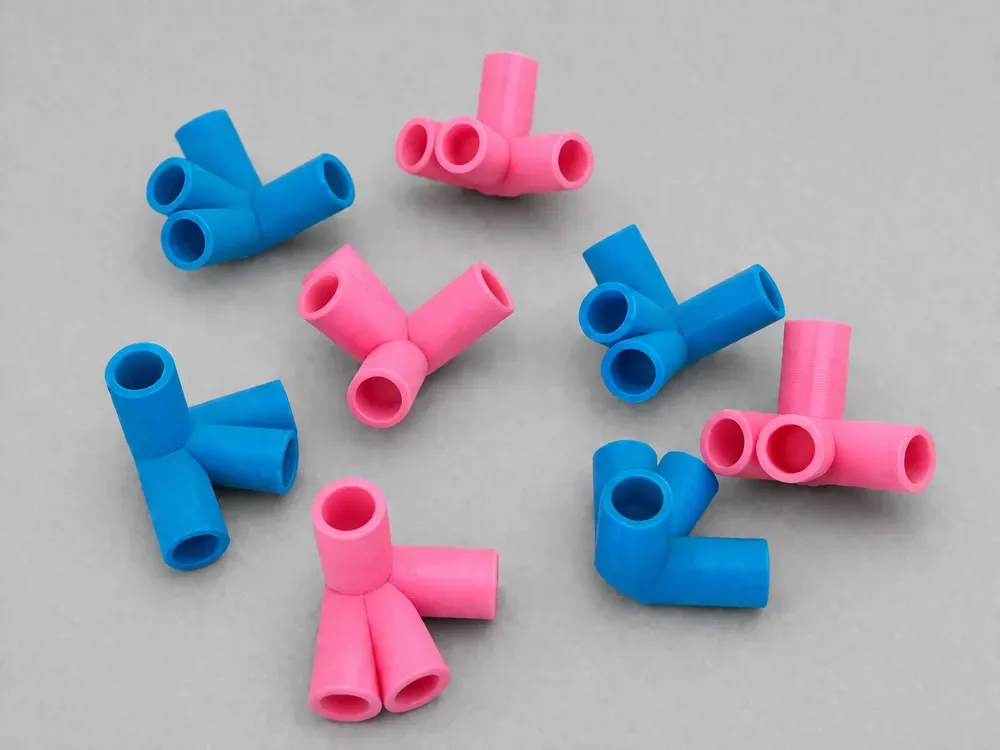

Un conector personalizable de 3 a 6 vías que le permite construir estructuras en cualquier ángulo. A diferencia de las juntas de ángulo fijo, este conector le permite definir el ángulo exacto de brazos adicionales (en planos XY, YZ y/o XZ), lo que lo hace ideal para construcciones estructurales y experimentales. Los 3 brazos principales (XYZ) están fijados en ángulos de 90°.

La configuración predeterminada incluye un brazo en ángulo de 45° para una varilla de 10 mm de diámetro, pero el diámetro de la varilla, la longitud del inserto, la cantidad de brazos adicionales y sus ángulos se pueden ajustar libremente usando la opción Personalizar de Makerworld (OpenSCAD).

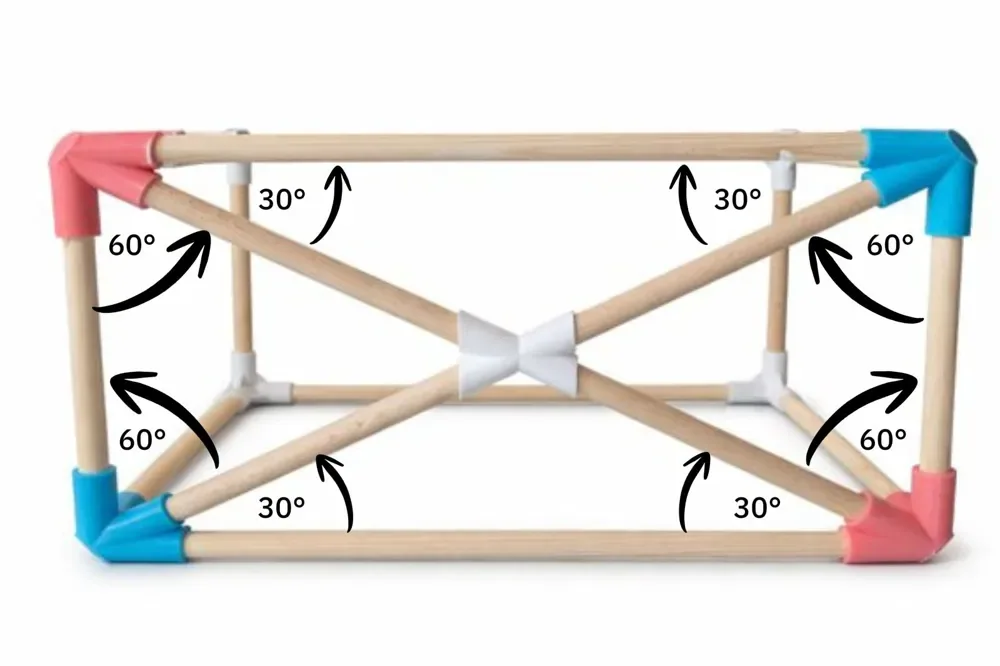

Características: 3 a 6 brazos de conexión (configurables por plano) Ángulos totalmente ajustables (XY, XZ, YZ) Diseño paramétrico (diámetro de varilla, profundidad de inserción, espesor de pared) Geometría de brazo extendida para evitar espacios en ángulos poco profundos Costillas internas opcionales para mayor resistencia Opción de impresión de fondo plano para una mejor imprimibilidad e impresiones más fuertes Casos de uso: marcos y soportes personalizados Estructuras en ángulo y sistemas de refuerzo Creación de prototipos de construcciones modulares Modelos de geometría educativos Piezas de repuesto para conectores rotos Los 3MF incluidos utilizan un Configuración de 45° y un ejemplo de un brazo adicional de 30-60 grados (para diámetros de varilla de 10 mm) como punto de partida práctico.

Este modelo es parte de un sistema de conectores modulares más amplio para construir estructuras 2D y 3D. ACTUALIZACIÓN de abril de 2026 Según sus comentarios, ahora hay disponibles orificios para pasadores opcionales (personalizables a través de OpenSCAD). Permite el bloqueo seguro de la varilla con tornillos o pasadores transversales. 📂 Este modelo es parte de mis colecciones de modelos 3D. Explora más modelos funcionales y educativos en mi perfil.
