Elevador de amortiguación de partículas impreso en 3D

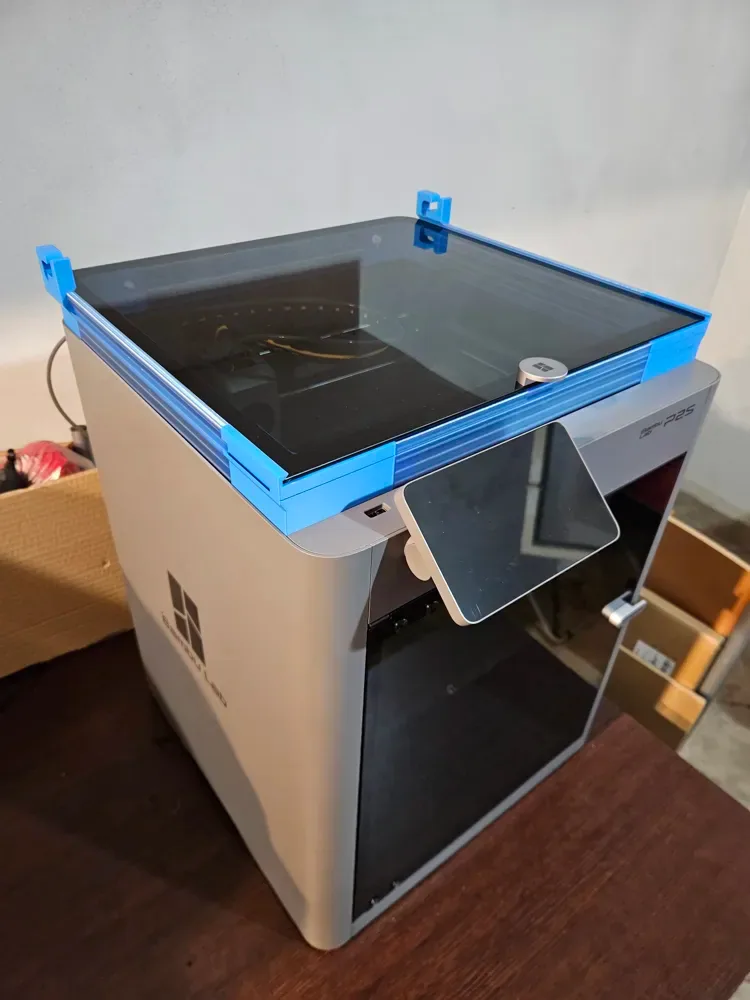

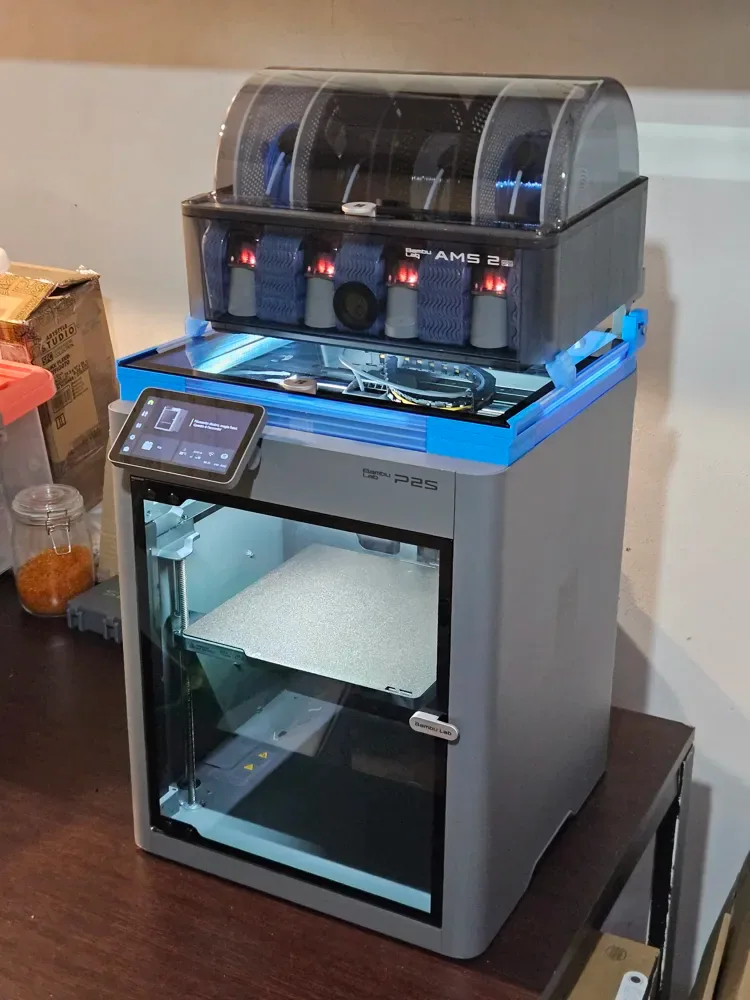

RISER DE AMORTIGUACIÓN DE PARTÍCULAS Elevador de amortiguación de vibraciones para Bambu Lab P2 S / X2 D🛠️ 1. QUÉ ES ESTE PROYECTO Este proyecto comenzó con la idea de construir un sistema de amortiguación de partículas directamente en un elevador para Bambu Lab P2 S / X2 D. El elevador está hecho de cuatro vigas estructurales con cámaras internas selladas, diseñadas para contener microesferas metálicas sueltas que se pueden mover libremente. El sistema tiene varias características y realiza varias funciones al mismo tiempo tiempo: Espaciador para el vidrio superior, con deslizamiento (útil como entrada de aire al imprimir PLA); Función de soporte e inclinación para el AMS; Guías laterales compatibles con el sistema de montaje que ya se usa ampliamente en Maker World. Pero el propósito principal y más importante es: Una estructura de amortiguación de vibraciones a base de partículas. También se pueden desarrollar aceleraciones y cambios rápidos de dirección mientras se mueve el conjunto del cabezal de impresión. Cuando se instala un AMS que sostiene varias bobinas encima de la impresora, una masa significativa se coloca a una cierta altura por encima del marco. Por lo tanto, el sistema no se comporta como una simple estructura estática: IMPRESORA → RISER → AMS es un sistema mecánico acoplado, en el que la masa, la rigidez y las limitaciones pueden influir en el comportamiento dinámico del conjunto. Por lo tanto, un Riser puede convertirse en una parte integral del sistema vibratorio. El objetivo del proyecto es aprovechar esta característica, introduciendo un mecanismo disipador directamente en la estructura del Riser.⚪ 3. EL PRINCIPIO DE AMORTIGUACIÓN DE PARTÍCULAS Dentro de las cuatro vigas hay cámaras cerradas que contienen microesferas metálicas. Cuando la estructura está sometida a vibración, las partículas pueden moverse con respecto a las paredes de la cámara. términos simplificados: energía de vibración → movimiento de partículas → colisiones + fricción → disipación El principio es particularmente interesante porque no requiere resortes, elastómeros o piezas móviles dedicadas: el material disipador se construye directamente en la estructura. g de microesferas, lo que corresponde aproximadamente al 60% del volumen. Total: 1 kg. El material se vierte directamente en las cámaras antes de cerrarlas. Para el llenado se necesita el embudo incluido en el proyecto (Particle_Funnel.stl). que también debe imprimirse. La cantidad de partículas utilizadas en la prueba no debe considerarse un valor universalmente óptimo: es la configuración específica utilizada para este prototipo experimental, que sin embargo me dio resultados alentadores, como se puede ver en el PDF de datos instrumentales. Construcción y materiales El prototipo fue realizado en PETG. Las vigas huecas fueron hechas de PETG translúcido, por lo que se pueden ver las partículas del interior, pero esto no es necesario para que funcione.🔬 5. LA PRUEBA EXPERIMENTAL Para evaluar el comportamiento del sistema realicé una comparación antes/después. Se realizaron dos registros (uno por condición) con el mismo sistema de medición: un acelerómetro MEMS de teléfono inteligente de 3 ejes (aproximadamente 210 Hz), colocado plano sobre el vidrio superior, encajado en el centro contra la perilla de vidrio, debajo de un espaciador que soporta el peso del AMS, siempre en el mismo lugar y con el mismo montaje. En ambas pruebas el AMS se instaló con 4 bobinas (unos 5 kg). Durante las grabaciones se imprimió el mismo benchmark (particle_damping_benchmark_S.stl: un marco plano en forma de rueda de 201 × 201 × 2 mm), en PETG, con capas de 0,2 mm y velocidades ajustadas al máximo para el P2 S.Antes: Riser instalado con cámaras completamente vacías — archivo 20-36-39.csv Después: mismo elevador con las 4 cámaras llenas con aproximadamente 1 kg de microesferas — archivo 15-54-34.csv Resultados de la prueba La comparación mostró una reducción en las vibraciones medidas después de llenar las cámaras. Datos principales (cámaras llenas en comparación con cámaras vacías): CantidadX (lateral)Y (delantero-trasero)Z (vertical)Aceleración RMS, vacío → lleno (g)0,098 → 0,0940,079 → 0,0680,126 → 0,067 Cambio en la aceleración RMS−4,1%−14,7%−47,0%Cambio en el espectro total energía −7,4 % −27,2 % −71,9 % Cambio en la banda 20–60 Hz −22,3 % −38,2 % −91,8 % Energía espectral total = densidad espectral de potencia integrada entre 0 y 105 Hz. El método y los límites se describen en el PDF de datos instrumentales. El análisis del espectro muestra que la reducción no es uniforme en todas las frecuencias: la caída más pronunciada se produce en el eje Z, entre 20 y 60 Hz. Por encima de unos 80 Hz, también en Z, la energía aumenta con las esferas (unas 4,5 veces): todavía no sé si esto depende de las esferas, del sensor o del aliasing. Todos los datos se pueden encontrar en el PDF de datos instrumentales. ⚠️ Lo que esta prueba no prueba Esta es una demostración experimental, no una validación científica. Sólo hay un registro por condición, realizado en días diferentes, y el Riser lleno pesa
