Estante naranja Pi AIpro de 10 pulgadas impreso en 3D

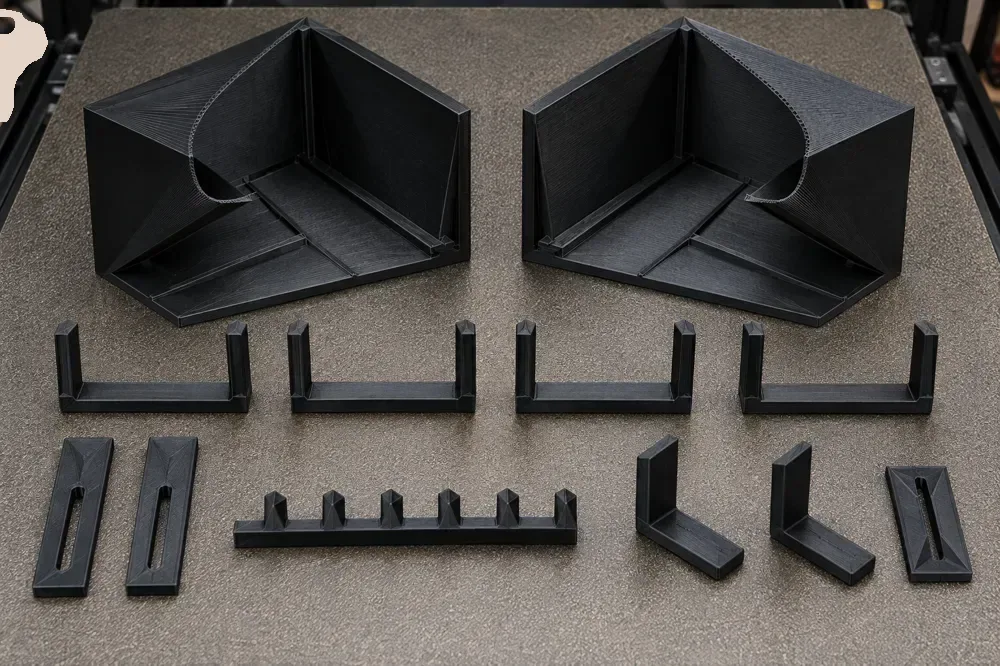

Rack Orange Pi AIpro de 10 pulgadas, 4 placas Un inserto de rack de desarrollador modular de 10 pulgadas para cuatro placas Orange Pi AIpro. Las tablas se mantienen en posición vertical en casetes poco profundos guiados por los bordes; no se requiere ningún patrón de agujeros en la tabla. Las cuatro ranuras están dispuestas en una rejilla de 40 mm a lo largo de la profundidad para mantener el ancho frontal ocupado de 10 pulgadas de 254 mm. Compatibilidad El diseño de compatibilidad se basa en el contorno de la placa ocupada del Orange Pi AIpro (20 T): 115,23 × 83,26 × 1,60 mm (W × H × D). Los datos de geometría provienen de la página del producto Orange Pi. Las alturas específicas de los refrigeradores, las posiciones de los conectores y los patrones de orificios no forman parte del diseño; la guía lateral sujeta el tablero por su contorno exterior.Dimensiones| Parte | An × Pr × Al en mm | Nota | |---|---: |---| | carcasa de bastidor ensamblada | 254,00 × 180,00 × 133,35 | 10 pulgadas, 3 U | | rack_half_left | 131,00 × 180,00 × 133,35 | incluye llave de alineación | | rack_half_right | 127,00 × 180,00 × 133,35 | pieza de acoplamiento para llave de alineación | | casete_tablero | 123,47 × 8,00 × 91,26 | un casete por placa | | oreja de estante | 22,00 × 4,00 × 133,35 | Ranura de 6 × 30 mm, no se reclama espacio entre orificios de bastidor estándar | | peine para cables | 200,00 × 8,00 × 20,00 | seis ranuras para cables | | pie de mesa | 36,00 × 50,00 × 27,00 | dos piezas para versión de escritorio | | calibre de ajuste | 40,00 × 30,00 × 5,00 | comprobación de ranura de 1,84 mm | Volumen de suministro como piezas impresas: mitad izquierda del marco – 1 - mitad derecha del marco – 1 - casete de placa – 4 - orejas de rack izquierda/derecha – 2 - peine de cables – 1 - pie de mesa – 2 - calibre de ajuste del borde de la placa – 1 Estas son doce instancias físicas de ocho modelos STL únicos. El calibre de ajuste sirve para comprobar las dimensiones antes del montaje; las patas de la mesa son una opción de montaje alternativa y no se requieren al mismo tiempo que la instalación del bastidor. Piezas compradas: un ventilador axial genérico de 120 mm como contexto de flujo de aire trasero; El modelo incluye la apertura de 120 mm, pero no se indica el fabricante ni el patrón de orificios para un ventilador específico. - Alimentación USB-C PD según ficha técnica de la placa: 20 V / 65 W por placa; La fuente de alimentación y la selección del cable se dejan a la configuración específica. - Tornillos para rack y tuercas enjauladas adecuados para su propio rack de 10 pulgadas. Las orejas tienen aberturas de 6 × 30 mm de largo; un estándar específico de orificios para el bastidor no está documentado en las fuentes disponibles y, por lo tanto, no se especifica. Flujo de aire La carcasa trasera está diseñada como un parámetro de construcción para un flujo de aire común de 120 mm. Las cuatro placas se encuentran en guías laterales abiertas y no están rodeadas por una carcasa individual cerrada. Los valores de temperatura, rendimiento o ruido no forman parte de la declaración del modelo.Impresión- Impresora: Bambu Lab X1 Carbon - Boquilla: 0,4 mm, acero endurecido - Filamento: Bambu PETG-CF Black 31100, #000000 - Altura de capa: 0,12 mm para todas las piezas; Se excluyen 0,20 mm para estas geometrías de ajuste y complemento - Líneas de pared: 5 - Relleno: 40 % Gyroid - Placa de construcción: PEI texturizado - Estimación de corte para las doce instancias en dos placas: 866,13 gy 43 h 49 min 2 s cuando se ven secuencialmente Los valores de peso y tiempo provienen del informe de corte X1 C y no son medidas de una impresión física. El 3 MF incluido contiene las doce instancias y el código G para ambas placas.Ensamblaje1. Une las mitades del marco izquierdo y derecho usando la llave de alineación integrada. 2. Inserte los cuatro casetes en las cuatro posiciones de la rejilla a lo largo de la profundidad. 3. Deslice las placas AIpro desde la parte superior a lo largo del borde exterior dentro de los casetes. 4. Coloque las orejas del estante en el exterior y fíjelas con herrajes adecuados para su propio estante. 5. Utilice el peine para cables en la parte frontal y guíe los cables de alimentación/red hacia adelante con un radio de curvatura suficiente. 6. Para la versión de escritorio, utilice los dos pies en lugar del montaje en bastidor. Antes del montaje completo, verifique el borde de la placa con el medidor de ajuste. Notas y seguridadEl USB-C PD, las fuentes de alimentación y los ventiladores son piezas eléctricas adquiridas. Antes de encender, compruebe el tendido de cables, la polaridad, el alivio de tensión, la ventilación suficiente y la fijación mecánica. PETG-CF no es un aislamiento eléctrico y no proporciona protección contra incendios. El modelo es un accesorio para configuraciones de desarrollador; no reemplaza ningún rack, fuente de alimentación o aprobación de temperatura. Accesorio independiente, no conectado a Orange Pi ni a ningún otro fabricante de dispositivos. Los nombres de marcas mencionados son únicamente para información de compatibilidad. Descripción (inglés) Rack Orange Pi AIpro de 10 pulgadas, 4 placas Un inserto de rack de desarrollador modular de 10 pulgadas para cuatro placas Orange Pi AIpro. Las tablas se mantienen en posición vertical en casetes poco profundos guiados por los bordes, por lo que no es necesario seguir el patrón de orificios de la tabla. Las cuatro ranuras utilizan un paso de 40 mm a lo largo de la profundidad, por lo que se conserva el ancho frontal documentado de 254 mm y 10 pulgadas. Compatibilidad El diseño de compatibilidad utiliza la envolvente de la placa Orange Pi AIpro (20 T) documentada: 115,23 × 83,26 × 1,60 mm (ancho × alto × profundidad). Estos valores de la placa provienen de la página del producto Orange Pi. Las alturas de los refrigeradores, las ubicaciones de los conectores y el patrón de orificios de la placa no forman parte del diseño; las guías laterales sitúan el tablero por su contorno exterior.Dimensiones| Parte | An × Pr × Al en mm | Nota | |---|---: |---| | carcasa de bastidor ensamblada | 254,00 × 180,00 × 133,35 | 10 pulgadas, 3 U |

Fabricamos a partir de esta referencia y confirmamos escala, material, cantidad, acabado y envío antes de producir.

La referencia técnica e imágenes corresponden al modelo de origen. No representan un pedido ya fabricado por Fábrica 3D.
