Formador de vacío imprimible en 3D|2 versiones +archivos STEP para imprimir en 3D

Formador de vacío imprimible en 3D|2 versiones +archivos STEP es una referencia para solicitar fabricación bajo pedido.

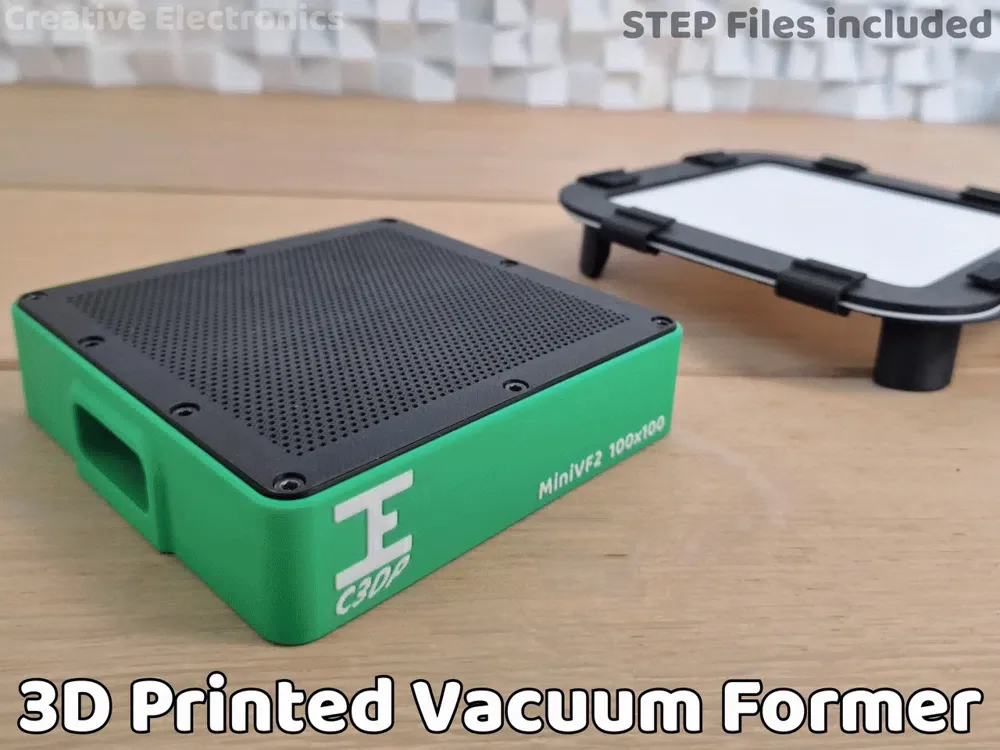

Este formador de vacío compacto está diseñado para ser totalmente imprimible en 3D y fácil de montar. Funciona con una aspiradora doméstica estándar y es perfecto para formar pequeñas piezas de plástico utilizando láminas de PS, PETG o incluso PLA impresas en 3D. El diseño ha sido probado con éxito y optimizado para obtener resultados confiables.

NUEVO: Además de la versión MiniVF2 100x100, ahora también hay una versión MiniVF3 200x200 que puedes usar de dos maneras diferentes: BASIC como el MiniVF2, y AXLE para que puedas calentar en altura, quitar las abrazaderas y bajar directamente para usar la aspiradora.

Materiales necesarios: MiniVF2: 9 × DIN912 M3x08 (AA037 en Maker's Supply) MiniVF3: 20x DIN912 M3x08 (AA037 en Maker's Supply) Se necesitan 4x DIN912 M3x08 adicionales (AA037 en Maker's Supply) cuando se usan pies de TPU (→ archivos STL) Aspiradora (yo uso Miele Blizzard CX1)Pistola de calor/secador de pelo para precalentar las hojas (yo uso VONROC HA501AC) Accesorio para aspiradora: → Diseñe uno usted mismo con los archivos STEP incluidos → Genere el suyo propio: → En el generador: la “configuración del conector” es para su propia aspiradora. → En 'Configuración de la boquilla', puedes usar estas dimensiones para que encajen perfectamente en mi formador de vacío: → espesor de la pared de la boquilla: 1.0 → longitud estrecha: 30 (o más) → ancho superior: 34 → profundidad superior: 14 → radio del borde: 4.0 → deshabilitar: 'enableAngledTop' Si no tienes acceso a láminas de plástico, puedes simplemente imprimir las tuyas propias usando tu impresora 3D.

Esto abre muchas posibilidades creativas: Superficie Acabados: Al imprimir hojas en diferentes placas de construcción, puede lograr diferentes texturas de superficie: Lisa (vidrio o PEI liso) Texturizada (placas de PEI texturizadas) Patrones estilo fibra de carbono (usando una pegatina en una placa) Acabados mate o satinado Colores y patrones: También puede experimentar con: Diferentes colores de filamento Impresiones multicolores Patrones o degradados basados en capas Información útil que obtuve de las pruebas: Al imprimir sus propios moldes: → Asegúrese de imprimirlos siempre en PETG cuando sus hojas estén impreso en PLA (o viceversa) → PETG no se pega al PLA Tiempo para precalentar la lámina con una pistola de calor (basado en mi propia experiencia con mi pistola de calor): - Hoja de PLA/PETG de 0,6 mm de espesor: 30 segundos - Hoja de PLA de 0,8 mm de espesor: 50 segundos - Hoja de PS (Poliestireno) de 1 mm de espesor: 60 segundos Distancia de la pistola de calor a la hoja (según mi propia experiencia con mi pistola de calor): - 30 a 100 mm Retirar el molde después de formar al vacío: → Colocar la lámina formada con el molde en el frigorífico durante 5 minutos.

Después de lo cual podrás sacar fácilmente el molde. Actualizaciones (dd/mm/aaaa): 05/06/2026: Comenta si debería diseñar una versión más grande, como una para hojas tan grandes como la placa de construcción, por ejemplo.

Si hay suficiente interés, lo haré realidad :) 05/10/2026: agregué el video de instrucciones de construcción + 4 hojas nuevas agregadas al perfil de impresión 'Hojas de prueba v2' 05/11/2026: agregué dimensiones (en Materiales necesarios) para las personas que desean usar el generador comunitario para hacer un accesorio personalizado para su aspiradora que encaja perfectamente en el formador de aspiradora. 05/16/2026: Viene una nueva placa de orificio para ambos MiniVF2 y MiniVF3, ¡menos tiempo de impresión y tan fuertes como antes!

05/17/2026: Subí un formador de vacío más grande (MiniVF3) Como el MiniVF3 es bastante grande para la placa de construcción de una impresora de la serie X1/P1, es posible que tengas que desactivar el cortador de filamentos para imprimir algunas de las piezas. Subí el video instructivo del MiniVF3. Agregué nuevos moldes para MiniVF3NEW Placas de orificios con patrón de relleno en lugar de patrones de orificios, p más rápido imprimiendo!

El perfil se llama: ‘Infill_Hole-plates_MiniVF2+VF3’14/06/2026: Lancé más variantes, en su mayoría más grandes para personas con impresoras 3D de gran formato: Adjunté dibujos de vista explosionada y aquí está un video de instrucciones de construcción dedicado del MiniVF2 (segundo video sobre MiniVF3): También hice un video de proyecto sobre mi exploración con conformado al vacío:
