Generador de viento iónico + estructura base de prueba impreso en 3D

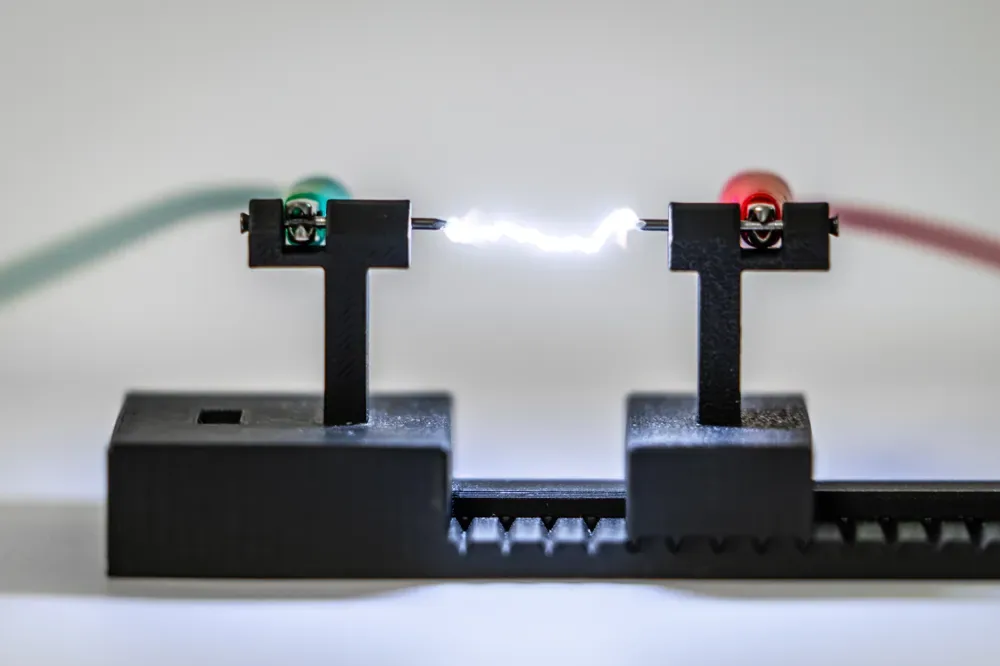

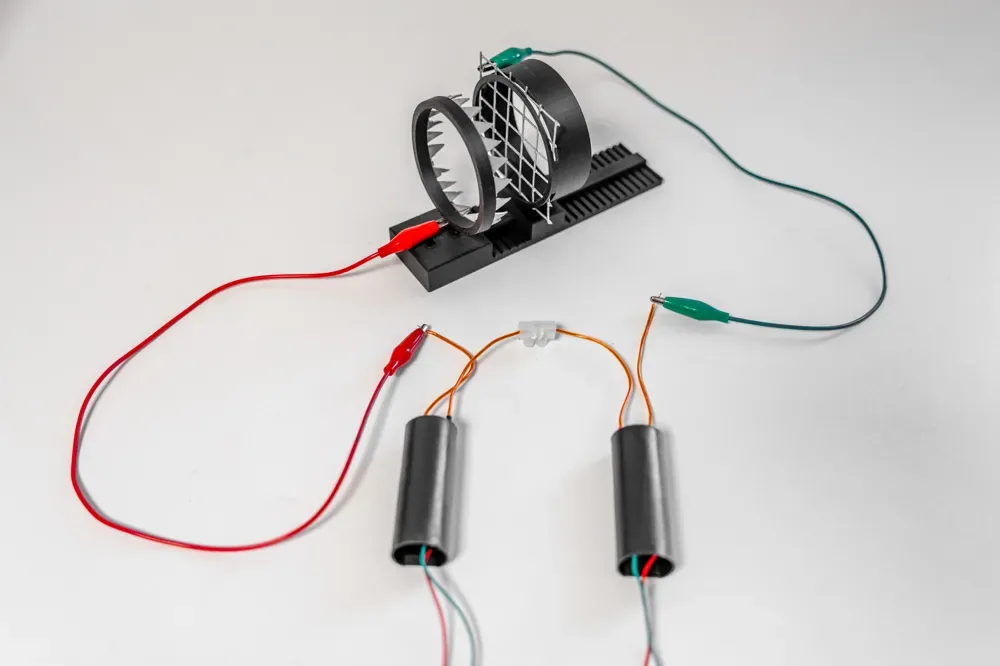

Generador de viento iónico ¡Este proyecto demuestra cómo generar viento iónico usando solo un alto voltaje de 10 a 20 kV! Para lograr esto, utilicé un módulo de pistola paralizante (≈20 kV), que se puede conseguir a bajo costo en Ali Express (ver partes). Diseñé 10 geometrías de electrodos diferentes y probé varias combinaciones para determinar la configuración más eficiente. Según mis experimentos: el mejor rendimiento se obtuvo al usar agujas como primer electrodo y un anillo como segundo electrodo. Para obtener el máximo flujo de aire, el primer electrodo (es decir, las agujas) debe estar cargado positivamente y el segundo electrodo (es decir, el anillo) cargado negativamente. Si invierte la polaridad, podrá disfrutar de una hermosa descarga de corona azul (que se ve mejor en la oscuridad). Sistema de montaje de electrodos Diseñé una placa base modular con: Un punto de montaje fijo para electrodos. Un sistema de rieles para ajustar la distancia de los electrodos. Se incluyen dos versiones de pórtico: Pórtico dentado → permite ajustes de distancia en pasos de 5 mm. Pórtico suave → permite ajustes finos usando una regla. Según mis pruebas, la separación óptima entre electrodos corresponde a la longitud de chispa que el voltaje utilizado puede alcanzar (aprox. 1 mm por kV). Por ejemplo, a 20 kV, la distancia ideal es de aproximadamente 20 mm. Configuración de medición de voltaje También diseñé un soporte para dos clavos que pueden actuar como sondas de descarga de chispas para estimar el voltaje de salida del transformador: Monte los clavos en el pórtico y la placa base. Conéctelos al transformador con pinzas de cocodrilo. Aumente lentamente el voltaje de entrada hasta que una chispa salte el espacio. La longitud del arco corresponde al voltaje de salida (≈1000 V por mm). ⚠️Este proyecto implica alto voltaje, que puede ser extremadamente peligroso. Las chispas pueden saltar más lejos de lo esperado, por lo que siempre tenga cuidado. Además, hacer funcionar el dispositivo puede producir ozono, así que asegúrese de que su espacio de trabajo esté bien ventilado. Para mejorar la seguridad, diseñé pies de montaje para un protector de plexiglás, que recomiendo encarecidamente imprimir y usar. Cualquier filamento de impresión 3D funcionará para las piezas y el PLA es perfectamente suficiente.
