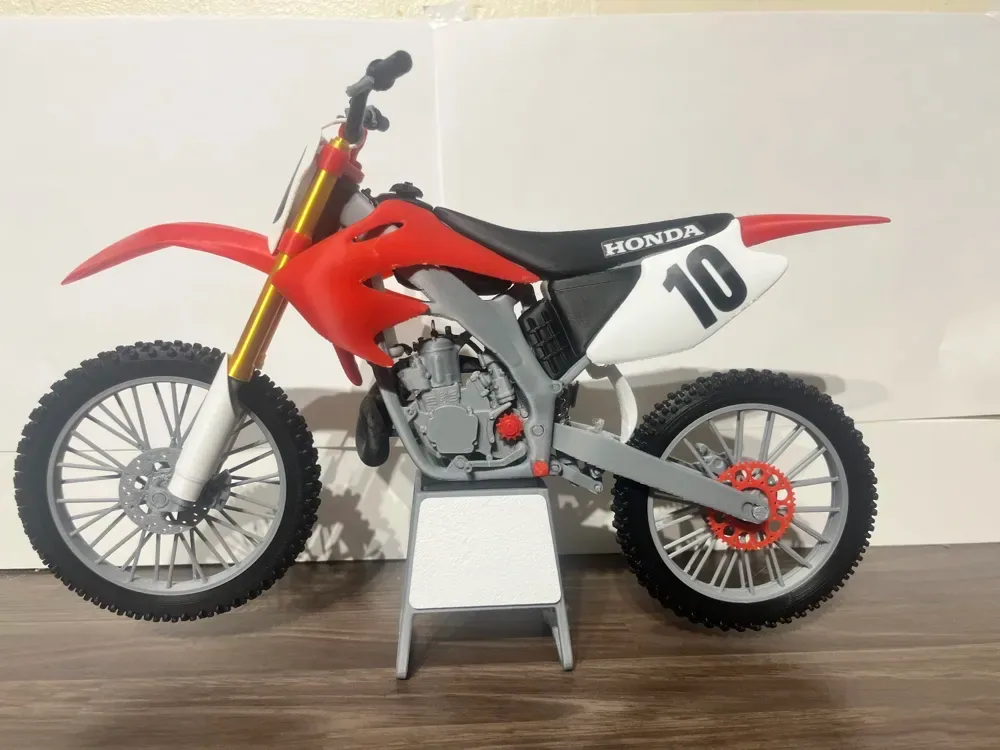

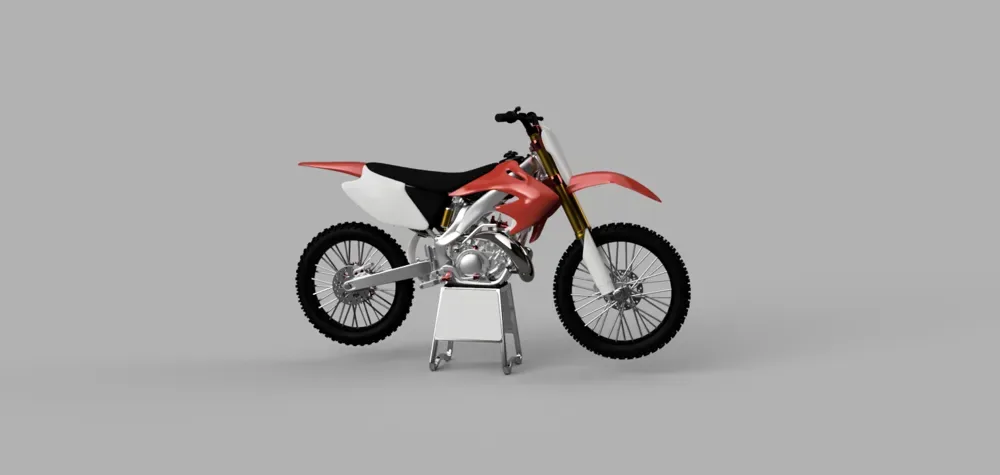

HONDA CR250R impreso en 3D

¡Los comentarios son muy apreciados! Por favor, mejore mi modelo Premontaje: algunas piezas pueden necesitar lijado/limado antes del montaje para garantizar un ajuste perfecto. **(Asegúrese de limpiar todos los soportes)** Herramientas necesarias: Broca. (2 mm, 2,5 mm, 3 mm, 4 mm) Pegamento. Escofina/lima pequeña o papel de lija. Resortes: Resortes de horquilla: (Diámetro exterior 5 mm, longitud 60 mm x2) Resorte del amortiguador trasero: (Diámetro exterior 8 mm, longitud 40 mm) (NO ADQUIERA ACERO PARA MUELLES) **(Las brocas deben usarse solo con la mano o con alicates para evitar daños a las piezas)**. Guía de montaje: Paso 1 Pegue la placa superior y los paneles laterales al soporte. (Como se muestra a continuación) Paso 2 Utilice el bloque de conexión para unir los lados izquierdo y derecho del motor, utilice un poco de pegamento si es necesario. (Como se muestra a continuación) Paso 3 Deslice los pasadores del motor en su posición y péguelos en su lugar. Utilice una broca de 2 mm y 3 mm para limpiar los agujeros. Tamaño del alfiler. 18 mm x 2 mm 22 mm x 3 mm (como se muestra a continuación) Paso 4 Coloque el basculante en su posición, luego deslice el pasador en su lugar y péguelo en su lugar; use una broca de 4 mm si es necesario. Tamaño del pasador 26,5 mm x 4 mm (como se muestra a continuación) Paso 5 Configuración del cojín trasero Deslice la copa del resorte a su posición en la varilla, luego asegure el enlace en su lugar con el pasador. Utilice una broca de 2,5 mm para limpiar los agujeros en el enlace. Tamaño del pasador 6,8 mm x 2,3 (como se muestra a continuación) A continuación, coloque el segundo eslabón en su posición y asegúrelo en su lugar con el pasador. Tamaño del pasador 11 mm x 2,3 mm (como se muestra a continuación) Paso 6 Sujete en su lugar el cuerpo de la suspensión trasera. (Como se muestra a continuación) Luego, deslice el resorte en el conjunto del cojín trasero, luego fíjelo al cuerpo de la suspensión trasera, al basculante y al bastidor usando pasadores. Tamaño del pasador 16 mm x 2,3 mm 16,5 mm x 2,85 (como se muestra a continuación) Paso 7 Pegue en su lugar la culata del cilindro. (Como se muestra a continuación) Paso 8 Pegue el carburador en su lugar. (Como se muestra a continuación) Paso 9 Conecte el submarco al marco. (Como se muestra a continuación) Paso 10 Conecte la cámara de expansión a la culata y al marco usando pegamento. (Como se muestra a continuación) Luego fije el silenciador a la cámara de expansión y al subchasis usando pegamento. (Como se muestra a continuación) Paso 11 Pegue los radiadores en su lugar. (Como se muestra a continuación) Paso 12 Empuje la rueda dentada delantera. (Como se muestra a continuación) Paso 13 Empuje el tanque de combustible en su lugar. (Como se muestra a continuación) Paso 14 Deslice la caja de aire a través del lado derecho del bastidor auxiliar y redondee la suspensión trasera hacia el carburador, péguela en su lugar si es necesario. (Como se muestra a continuación) Paso 15 Pegue la aleta guardabarros trasera a la caja de aire. (Como se muestra a continuación) Paso 16 Ensamblaje de la rueda Pegue las dos mitades de los neumáticos usando los bloques. (Como se muestra a continuación) Luego pegue las dos mitades del borde. (Como se muestra a continuación) Repita el último paso para la otra rueda. Paso 17 Siguiente Deslice la rueda dentada trasera en el lado izquierdo de la rueda trasera y el rotor en el lado derecho, el rotor en el lado izquierdo de la rueda delantera. (Como se muestra a continuación) Paso 18 Pegue en su lugar la pinza trasera, luego coloque la rueda trasera y asegúrela en su lugar con el eje trasero. (Como se muestra a continuación) Paso 19 Configuración de la horquilla Introduzca primero el montante en el extremo más pequeño del cuerpo de la horquilla, luego deslice los resortes y asegúrelo en su lugar con las tapas de la horquilla. (Como se muestra a continuación) A continuación, deslice la corona de la horquilla sobre el cuerpo de la suspensión, luego pase la corona de la horquilla a través del marco y asegúrela en su lugar con la abrazadera superior. (Como se muestra a continuación) Paso 20 Pegue la pinza delantera a la zapata de la horquilla y empuje las cubiertas de la horquilla sobre la zapata y luego móntelas en las horquillas. (Como se muestra a continuación) Paso 21 Coloque la rueda delantera y asegúrela en su lugar con el eje delantero. (Como se muestra a continuación) Paso 22 Empuje los dos soportes del manillar y luego deslice las barras. (Como se muestra a continuación) Paso 23 Pegue en su lugar el guardabarros delantero, luego coloque la placa de matrícula en las barras y péguela al guardabarros delantero y las horquillas. (Como se muestra a continuación) Paso 24 Deslice la palanca del freno, el acelerador y el embrague sobre las barras y luego presione las empuñaduras. (Como se muestra a continuación) Paso 25 Pegue en su lugar el protector delantero y el guardabarros trasero. (Como se muestra a continuación) Paso 26 Pegue los paneles laterales traseros a la caja de aire y luego pegue el asiento en su lugar. (Como se muestra a continuación) Paso 27 Pegue en su lugar la palanca de cambios, el freno de pie, el pedal de arranque y las clavijas. (Como se muestra a continuación) ¡Disfruta!
