Mini Surron Light Bee X Scale (moto de cross eléctrica) para imprimir en 3D

Mini Surron Light Bee X Scale (moto de cross eléctrica) es una referencia para solicitar fabricación bajo pedido.

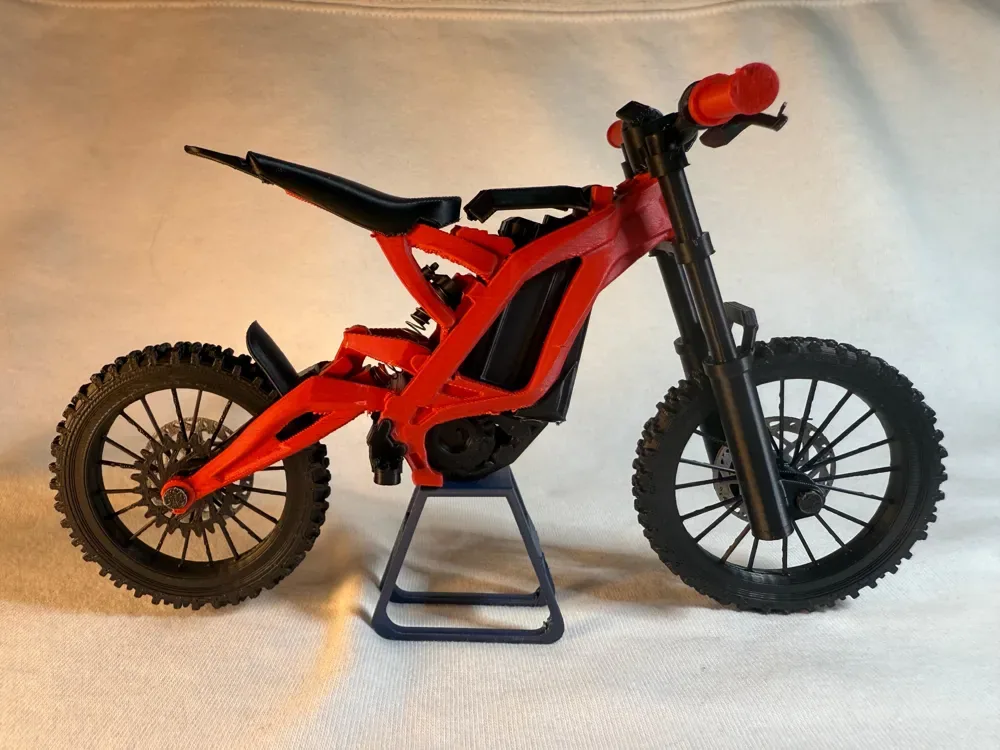

¡Suscríbete y podrás vender legalmente impresiones físicas de mis modelos! Únase a Surron Light Bee X - kit de modelo Editar: Manillar actualizado para impresiones más confiables Este es un modelo de moto de cross eléctrica de suspensión total a escala 1:9 con suspensión delantera FUNCIONAL, suspensión trasera, ruedas giratorias y batería extraíble. Es fácil de imprimir y montar y tiene muchos detalles visuales realistas. Totalmente impreso en 3D además de 2 muelles (opcionales) para la suspensión.

Este modelo es probablemente el más detallado hasta ahora. Todos los enlaces de las bicicletas son exactos a los reales: todos se mueven libremente y son funcionales. ¡Ruedas Dirt Y Supermoto disponibles! (Perfiles de impresión separados) También funciona bastante bien con Dummy 13 de Lucky 13 Toys a escala del 150% (¡últimas 3 imágenes!) ¡El montaje es bastante fácil!

Consulte los pasos a continuación: ¡apreciamos mucho sus comentarios! ¡Necesitarás un poco de pegamento! ¡¡LIMPIA LA PLACA DE CONSTRUCCIÓN ANTES DE IMPRIMIR PARA OBTENER MEJORES RESULTADOS!! :)las piezas, ¡especialmente en el marco, tienen tolerancias muy estrictas! El marco junto con todos los varillajes en funcionamiento están completamente impresos en su lugar con pocos soportes (¡retírelos con cuidado!) Dimensiones del resorte: tanto la suspensión delantera como la trasera utilizan resortes que puede encontrar fácilmente en bolígrafos.

Resorte delantero → Diámetro: 5 mm o menos. Longitud: 30 mm o menos Resorte trasero → Diámetro EXTERIOR: 6 mm o menos. Diámetro INTERIOR: 3,5 mm o más. Longitud: alrededor de 20 mm (no es un número definido, ¡puedes experimentar!) MONTAJE: (puede parecer largo, pero no te preocupes, ¡en realidad no lo es!) CONJUNTO DE RUEDAS: toma las dos mitades de la rueda etiquetadas (rueda trasera) Coloca las guías de alineación de las ruedas (2 pequeñas piezas azules) en las ranuras de la mitad de la rueda. aplique pegamento alrededor de la rueda si es necesario.

Encuentra la segunda mitad de la rueda usando el texto que coincida y luego coloca la segunda mitad de la rueda en la primera. Asegúrese de que la banda de rodadura del neumático esté correctamente alineada. Mantenga presión sobre la rueda hasta que el pegamento se endurezca; luego déjelo a un lado 2. Alinee el orificio de la cerradura y deslice la rueda dentada trasera en cualquier lado del cubo de la rueda trasera (aplica pegamento si está demasiado flojo) 3.

En el lado opuesto de la misma rueda, alinee el orificio de la cerradura y deslice uno de los rotores de freno (aplica pegamento si está demasiado flojo) 4. Repita el paso 1 para la rueda DELANTERA (trate de no mezclar ambas ruedas) 5. Deslice el rotor de freno en la rueda delantera en el lado de ¡el cubo de la rueda con el golpe de cerradura! (repita el paso 3 pero en la rueda delantera) CONJUNTO DE HORQUILLA - 1. Deslice el montante de la horquilla en el cuerpo de la horquilla.

Asegúrese de que la orientación sea la misma que la de la imagen. a. (El lado circular entra primero desde la parte inferior del cuerpo de la horquilla). b. Deslice los montantes hacia adelante y hacia atrás unas cuantas veces para suavizar su movimiento. 2. Presione el tubo de dirección en los montantes hasta que aproximadamente 16 mm del montante quede por encima del tubo de dirección (consulte la imagen del paso 3) (NO pegue todavía) 3. Deslice el resorte más largo en cualquiera de los orificios inferiores del cuerpo de la horquilla. 4.

Presione las tapas del cuerpo de la horquilla en la parte inferior del cuerpo de la horquilla. (Aplique pegamento aquí) 5. Deslice la rueda DELANTERA (la más delgada de las dos) entre los cuerpos de la horquilla; asegure la rueda deslizando el eje delantero en su lugar. (cualquiera de los ejes). luego déjelo a un lado (asegúrese de que la rueda delantera esté orientada de manera que el disco de freno esté en el lado izquierdo de la bicicleta) CONJUNTO DE CABINA - 1.

Deslice el vástago a través del manillar hasta que esté en el centro del manillar. (asegúrelo con pegamento una vez centrado en el manillar) 2. Deslice los frenos y luego los puños. repita también en el otro lado; en el lado izquierdo, asegúrese de deslizar la pantalla hacia adentro, luego frene y luego sujete (consulte la segunda imagen a continuación) (asegúrelo con pegamento si es necesario). Cómo debe verse: CONJUNTO PRINCIPAL - GIRE TODOS los vínculos y juntas del marco muy suavemente con la mano para aflojarlos un poco. 1.

Deslice su segundo resorte al cuerpo del amortiguador trasero - 2. deslícelo en su lugar en el marco (consulte las siguientes dos imágenes a continuación) (esto puede ser un poco complicado) para esto me resultó más fácil colocar primero el extremo expuesto del resorte en su lugar primero y luego el lado con el cuerpo del amortiguador. Cómo debería verse - (parte del marco en la imagen está OCULTA para mayor claridad) 3. Aplique pegamento al conector - luego presione suavemente el controlador en su lugar en el marco (consulte la imagen) 4.

Aplique pegamento en el conector y luego presione el motor en su lugar en el marco (consulte las siguientes 2 imágenes a continuación) Vista en sección - 5. Deslice la batería en su lugar en el marco; puede requerir un poco de fuerza. 6. Presione para colocar el pestillo de la batería en su lugar (se necesita un poco de fuerza para que encaje en su lugar). ¡Esta pieza puede girar para abrirse y cerrarse! 7. Aplique pegamento a los puntos de contacto y deslice el reposapiés (consulte las dos imágenes a continuación).

Cómo debería verse: 8. ¡Repita el paso 5 en el otro lado! 9. Presione el asiento sobre los rieles del asiento del marco (aplica pegamento según sea necesario). 10. Desliza todo el conjunto delantero que hicimos anteriormente a través del tubo de dirección en el marco principal. - mantener en su lugar 11. Presione todo el conjunto de la cabina sobre el conjunto de la horquilla para mantenerlo en su lugar.

Puedes aplicar una pequeña gota de pegamento aquí para mantenerlo seguro. (Asegúrese de que los puntales queden alrededor de 1 mm por encima del vástago (consulte la segunda imagen a continuación). Cómo debería verse: 12. Deslice toda la rueda trasera en su lugar y asegúrela con el eje trasero. (¡Asegúrese de que la rueda dentada trasera esté a la derecha y el rotor del freno a la izquierda!) 13. Aplique pegamento, luego presione y sostenga el guardabarros trasero en su lugar hasta que el pegamento se endurezca. Disfrute :)
