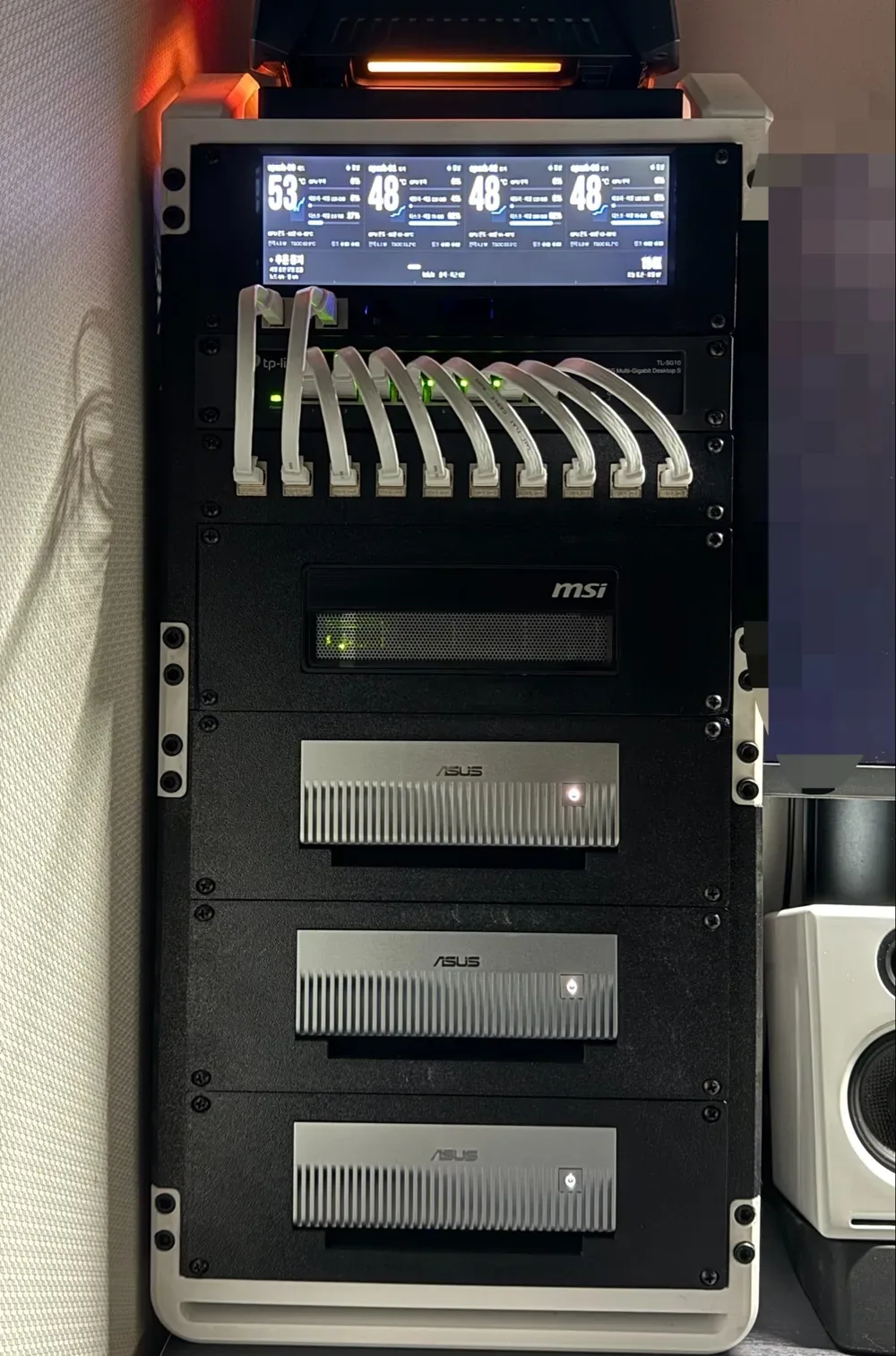

Módulo ASUS Ascent GX10 2U para Rack de 10 pulgadas impreso en 3D

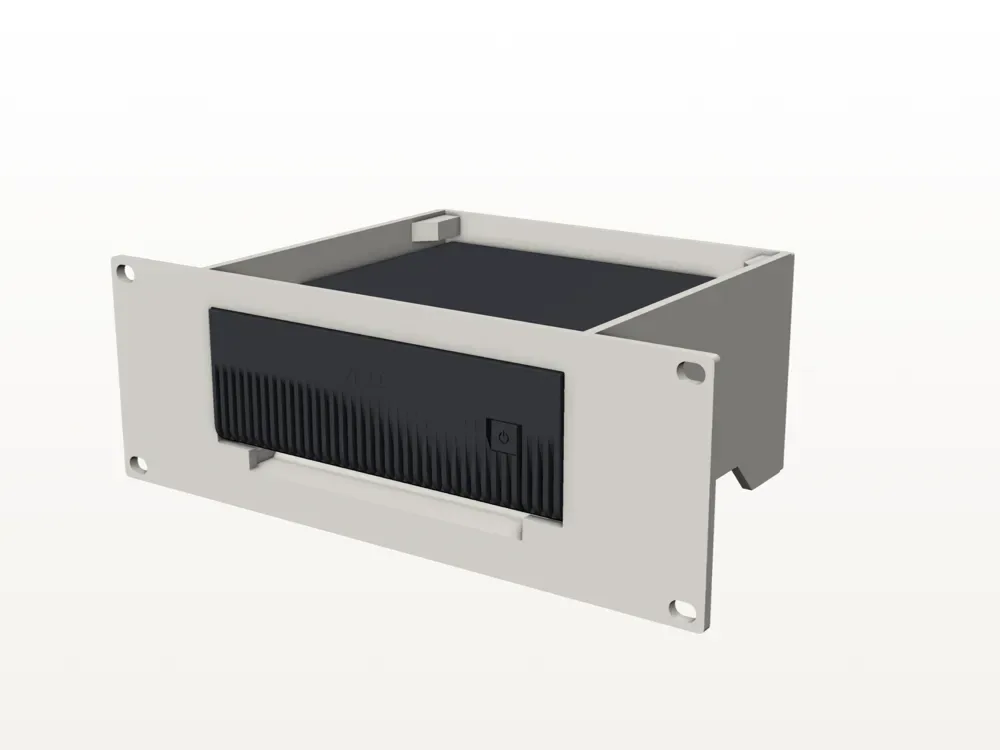

Un módulo de 2 U que alberga un ASUS Ascent GX10 en un rack de 10 pulgadas, además de un deflector trasero. Diseñado para mi KWS Rack v.2 (por Ilan Kushnir), usando las mismas ranuras para tornillos que el módulo KWS Pi 2 U. Características - El GX10 se desliza desde la parte posterior y su frente queda 2 mm por encima del panel. El recorte es 0,4 mm más grande que el cuerpo en todos los lados. - Justo debajo del GX10 se encuentra una ranura de entrada de 120 × 8 mm. No hay otros huecos en el frente. - Estante macizo con grandes celdas alveolares. Los carriles con patas de goma están cerrados y las cuatro patas se apoyan completamente en el estante. - Un tope frontal de 45° evita que la unidad se deslice hacia afuera y los rieles guía la centran en el corte. - El deflector trasero cierra los espacios por encima y por debajo del GX10, por lo que la unidad de arriba no atrae el escape de la de abajo. Los puertos y el escape permanecen abiertos.Impresión (Bambu Lab X2 D, PETG, boquilla de 0,4 mm) - Placa 1, módulo (panel frontal hacia abajo): aproximadamente 6 h 18 m, 266 g - Placa 2, deflector trasero: aproximadamente 42 min, 24 g - Capas de 0,20 mm, 5 paredes, 30 % giroide, 6 capas superior/inferior, PEI texturizado, sin soportes, sin borde - El panel está 253,2 mm de ancho, por lo que necesita una cama de 256 mm. Hardware - 4 × M5×10 para los rieles frontales del bastidor - 4 × tornillos autorroscantes M3 (aproximadamente 12 mm) para el deflector Notas - Comparado con el modelo oficial GX10 3 D de ASUS: sin interferencias. - Mis tres GX10 funcionan en módulos V0.4 (mismo frente y estante, paredes más anchas) a 63–65 °C bajo carga de inferencia real. V0.5 mueve las paredes a 4,5 mm del cuerpo y deja caer los refuerzos. Está comprobado por CAD pero aún no está impreso. - NVIDIA DGX Spark ocupa un espacio similar pero no se ha probado. El MSI Edge Xpert es aproximadamente 1 mm más grande y no cabe. - Se incluyen archivos STEP para remezclar.
