PiStack NAS,pt para imprimir en 3D

PiStack NAS,pt es una referencia para solicitar fabricación bajo pedido.

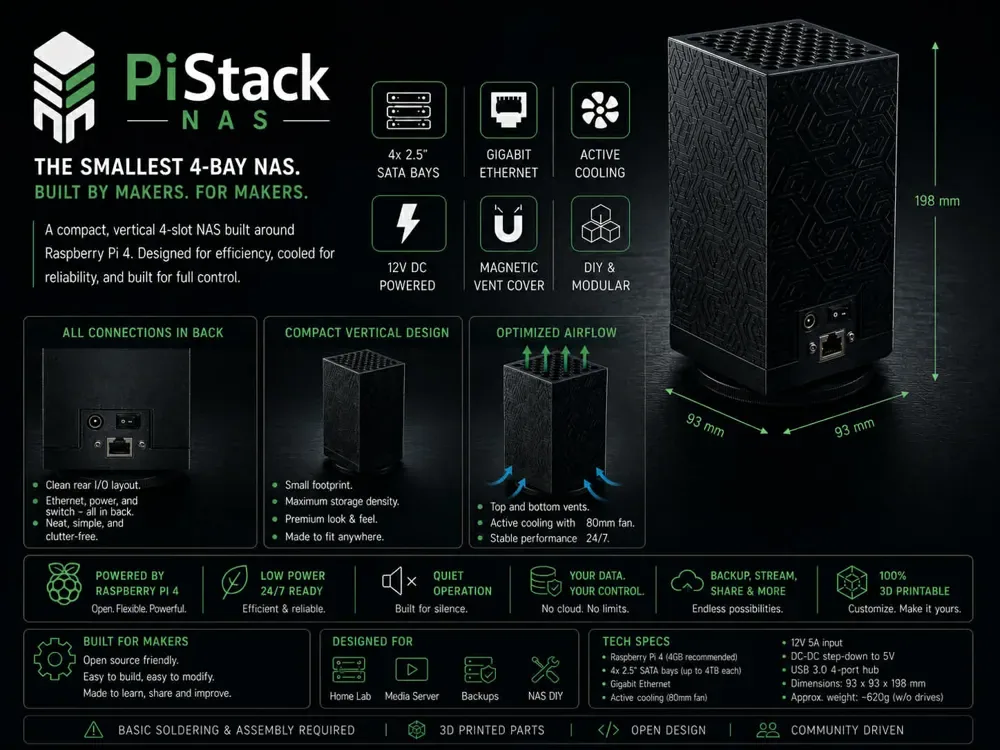

Diseñado con un objetivo en mente: construir el NAS de 4 bahías más pequeño posible. Este sistema compacto, apilado verticalmente, funciona con una Raspberry Pi 4 Modelo B y se inspira en el diseño de la Xbox Series X para maximizar la eficiencia del espacio y el flujo de aire. Admite hasta 4 unidades SATA de 2,5" a través de USB 3.0, todas alimentadas desde una única entrada de 12 V con conversión reductora integrada. El diseño vertical permite una refrigeración eficiente utilizando un ventilador de 80 mm, manteniendo el espacio mínimo.

Totalmente imprimible en 3D, modular y construido con componentes disponibles en el mercado.

Especificaciones clave* Objetivo de factor de forma más pequeño para unidades de 4 × 2,5"* Raspberry Pi 4 (se recomiendan 4 GB), se pueden instalar todos los pis (Raspberry Pi 1B+, 2B, 3B, 3B+, 4B y 5), pero debe usar un disipador térmico de perfil bajo* USB 3.0 → Almacenamiento SATA (ancho de banda compartido)* Gigabit Ethernet* Entrada de 12 V CC + convertidor reductor de 5 V* Refrigeración activa (ventilador de 80 mm ≤ 25 mm de espesor)* Cubierta de ventilación magnética* Hardware estándar M2/M3 Casos de uso NAS, servidor multimedia, copia de seguridad, Homelab, Autohospedaje Tamaño mínimo.

Densidad máxima de almacenamiento. Control total.

Lista de piezas (BOM) Componentes principales* Raspberry Pi 4 Modelo B (se recomiendan 4 GB) Disipador térmico de cobre (4 mm, refrigeración de base completa) ⸻Almacenamiento* 4 adaptadores SATA a USB 3.0 (unidades de 2,5", hasta 6 Gbps) HDD/SSD de 2,5" (hasta 4 TB por unidad, opcional) (ejemplo: Western Digital Blue o similar) ⸻Sistema de alimentación* Fuente de alimentación de 12 V 5 A (5,5 × 2,1 mm) Conector cilíndrico de CC (montaje en panel, DC-022B) Convertidor reductor DC-DC (12V → 5V, ≥8A) Cable de alimentación USB-C (para Raspberry Pi) Interruptor basculante SPST (ON/OFF, panel montaje) Concentrador USB 3.0 (4 puertos, compacto) Cable de extensión Ethernet RJ45 (montaje en panel) Ventilador de 80 mm (80 × 80 × 25 mm de altura máxima) * Cables de conector JST (para cableado del ventilador) y ensamblaje* Imanes de 6 × 2 mm (para cubierta de ventilación magnética) Almohadillas antideslizantes / pies de goma Tornillos M3 (para montaje HDD)* Tornillos M2 + M3 (montaje general)* Inserciones termofijadas (M2 + M3)* Alambres/cables para conexiones internas⸻Impresión * Filamento PLA o PETG⸻Notas* Raspberry Pi 4 (4GB) es suficiente* La altura del ventilador debe ser ≤25mm* Las unidades SATA se conectan a través de USB (ancho de banda compartido)* Soldadura básica requerido* Tienes que cortar los cables SATA a USB y volver a soldarlos a la placa para que quepan en el estuche Cada impulso realmente ayuda a respaldar más compilaciones como esta.

Si decides crear uno tú mismo, ¡me encantaría ver tu versión también! ¡Gracias por tu apoyo! Aumentar
