Playa fácil para imprimir en 3D

Playa fácil es una referencia para solicitar fabricación bajo pedido.

Esta versión impulsada por el viento de Theo Jansens Strandbeest es considerablemente más simple que la mayoría de los diseños publicados y utiliza solo 4 partes básicas para el cuerpo de la abeja. La primera simplificación es que las unidades de patas se imprimen en el lugar, preensambladas. La segunda es que el cigüeñal se imprime como una unidad única y monolítica. Añade 2 terminales y varillas de conexión en el lateral y ¡tendrás un Strandbeest! Esta versión en realidad es impulsada por el viento.

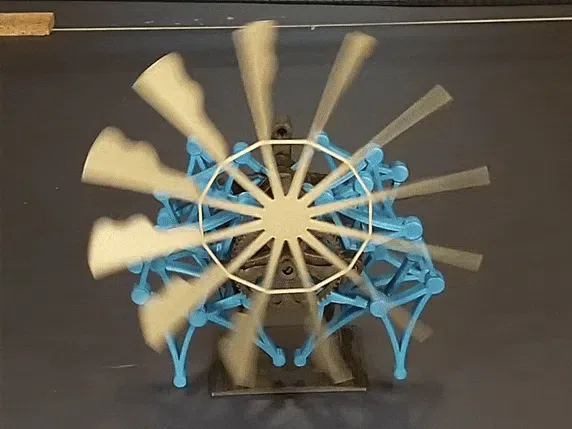

En las animaciones que se muestran, se conduce con un ventilador de mesa en su posición BAJA (¿supongo que tal vez una brisa de 15 mph?). Tiene la opción de perseguirlo con un ventilador mientras camina por su escritorio, o puede colocarlo en el soporte provisto como una obra de arte cinética. ImprimirImprimir es bastante sencillo. Recomiendo PLA por su rigidez y límite elástico. Las únicas áreas que necesitan soporte son los ejes que sobresalen de la parte del cigüeñal.

La otra cosa que cambié con respecto a la configuración estándar es reducir la velocidad de impresión de los perímetros pequeños para que los ejes verticales impriman con una mejor adherencia de las capas. Para el modelo básico, necesitarás imprimir dos de las placas de Patas (8 patas en total) y una de las placas Misceláneas. Si quieres conducirlo con un ventilador, necesitarás imprimir la placa del ventilador. El soporte es opcional, pero agradable para lucirse. MontajeDespués de imprimir las patas, es necesario liberar todos los pivotes.

Sujete los eslabones contiguos cerca del punto de pivote y libere suavemente cada unión. Después de que todo esté liberado, trabaje cada articulación hacia adelante muchas veces hasta que esté completamente suelta. Con 8 patas, puedes tolerar muy poca fricción y aún así moverlo con la potencia del ventilador. Si una articulación es particularmente rebelde, puede introducir una hoja de afeitar en los espacios horizontales entre los eslabones. Por último, aplique una gota de aceite ligero en cada articulación y limpie el exceso.

Cada varilla lateral tiene un extremo largo y un extremo corto. Comenzando con el extremo largo de una varilla, deslice la primera pierna en la orientación que se muestra. (Nota: en las fotos siguientes, el espacio en el extremo en forma de C del brazo conector inferior es diferente al de las limas proporcionadas. El espacio está en una posición diferente. Esto ha sido probado y hace que los brazos sean más fáciles de ensamblar).

Apile las cuatro patas sobre la barra lateral como se muestra, con los pies en la parte inferior y el extremo más largo de la barra a su derecha. Ensamble ambas varillas laterales exactamente de la misma manera. Coloque una de las piezas de los extremos sobre la mesa y presione el extremo largo de la varilla izquierda en el receptáculo más alto y presione el extremo corto de la varilla derecha en el receptáculo más corto. Las varillas deben presionar firmemente en su lugar y terminar al ras de la mesa.

Tenga en cuenta que los lados planos de las varillas deben estar orientados hacia el centro del marco. Esto no es crítico, simplemente se ve mejor. Coloque un extremo del cigüeñal en el orificio central de la pieza del extremo. Ahora deslice la otra pieza del extremo sobre el otro extremo del cigüeñal y presione ambos lados sobre los extremos de las varillas laterales. Los extremos de las varillas laterales deben estar al ras con las superficies exteriores de las piezas de los extremos. Ahora viene la parte difícil.

Estarás sujetando los extremos de los brazos de conexión superior e inferior a cada sección del cigüeñal. Tenga en cuenta que cada sección del eje del cigüeñal tiene una sección plana que es un poco más delgada. Para cada brazo que sujete, deberá girar el cigüeñal hasta una orientación en la que el espacio en la sección C se alinee con la sección delgada. Luego puede colocar el clip sobre el eje. ¡Pero no empieces todavía! Las patas funcionan en pares, con una pierna derecha y una pierna izquierda impulsadas desde la misma sección del eje.

Los brazos de conexión para las piernas izquierda y derecha deben engancharse al eje en un orden específico, comenzando de atrás hacia adelante como se muestra en el diagrama. Comencemos: primero sujete la parte superior del brazo de la pierna izquierda. Luego, sujete la parte inferior del brazo de la pierna izquierda. Recuerde, deberá girar un poco el cigüeñal para que la sección plana se alinee con el espacio en el extremo del brazo. Ahora haga el antebrazo de la pierna derecha. Y finalmente, la parte superior del brazo de la pierna derecha.

Cuando termine, debería verse así. El cigüeñal debe girar libremente y operar todas las piernas a medida que gira. Ahora presione el engranaje de 60 dientes en un extremo del cigüeñal. Asegúrese de que no roce contra la cara de la pieza del extremo. Inserte el ventilador en el orificio superior de la pieza del extremo para que el engranaje pequeño se engrane con el engranaje grande.

Finalmente, inserte el clip de retención en la ranura en el extremo del eje del ventilador para asegurarlo en su lugar. ¡Ya está listo para configurar el ventilador de su escritorio para que impulse su Strandbeest!
