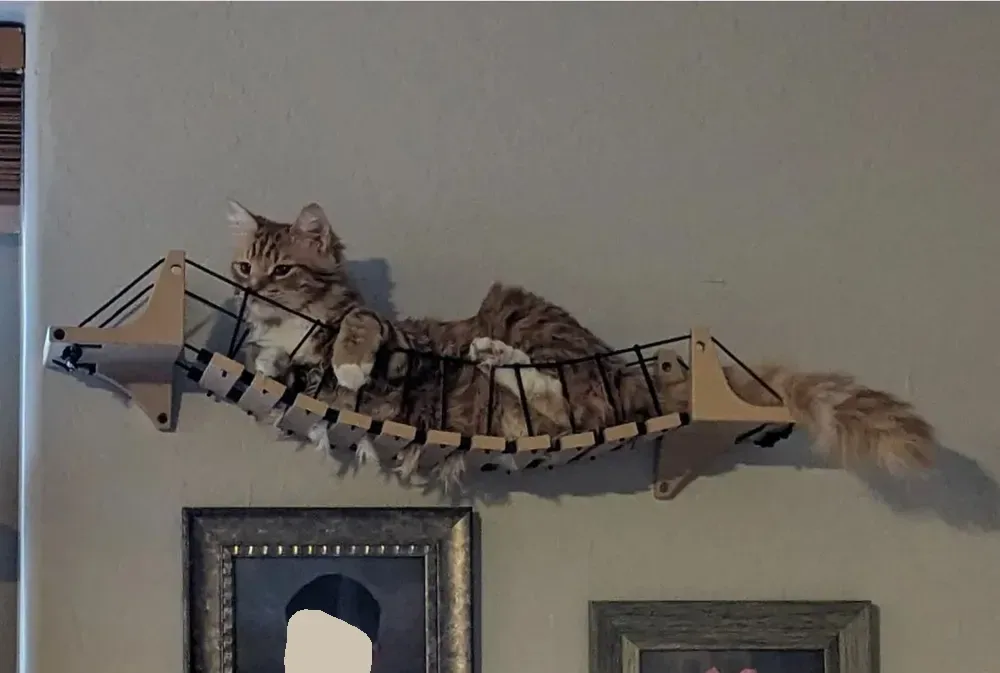

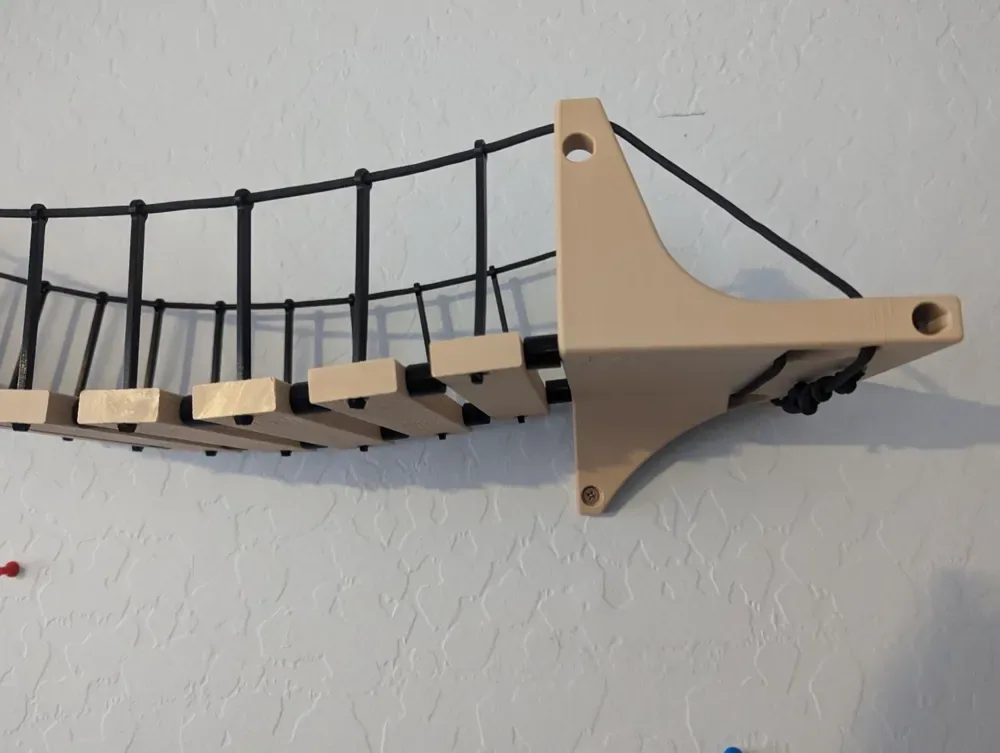

Puente colgante y escalones Cat, montaje en pared impreso en 3D

Actualizado el 25/06/26: Las piezas y el perfil se han optimizado para cortar e imprimir más rápido, se agregaron 2 placas para peldaños lisos y peldaños de madera colocados planos para imprimir más rápido. Puente colgante para gatos de montaje en pared, para uso con cuerda de paracaídas normal de 550 lb/4-6 mm. No deberías necesitar soportes para ninguna pieza, imprime según lo orientado. Imprime paredes muy gruesas, se sugiere PLA para evitar deformaciones. Le recomiendo encarecidamente que atornille al menos 1 de los 3 tornillos de aterrizaje en un montante (usando un tornillo para paneles de yeso #6x2"), preferiblemente los 2 en línea y use un buen anclaje para paneles de yeso para el tercero. De 8 a 9 peldaños abarcarán 1 juego de montantes de 16", y se necesitan de 17 a 18 peldaños para abarcar 2, o aproximadamente 32". Puede ajustar la altura de los espaciadores de peldaños en la cortadora para afinar la distancia del tramo. Encuentre un par de montantes, márquelos y pruebe el ajuste del puente ensamblado antes de perforar cualquier orificio en la pared, ajuste los espaciadores y los peldaños según sea necesario. Las varillas de caída encajan en los peldaños, consulte las imágenes para ver el camino de la cuerda. El puente como se muestra en la imagen tomó aproximadamente 1 kg de filamento y 10 pies de paracord de 4 mm está diseñado para montarse en 1 montante y no le sugiero que los use en absoluto con anclajes normales para paneles de yeso, tal vez con palancas en paneles de yeso de 5/8 ", es su decisión. dependiendo de tu chonker.
