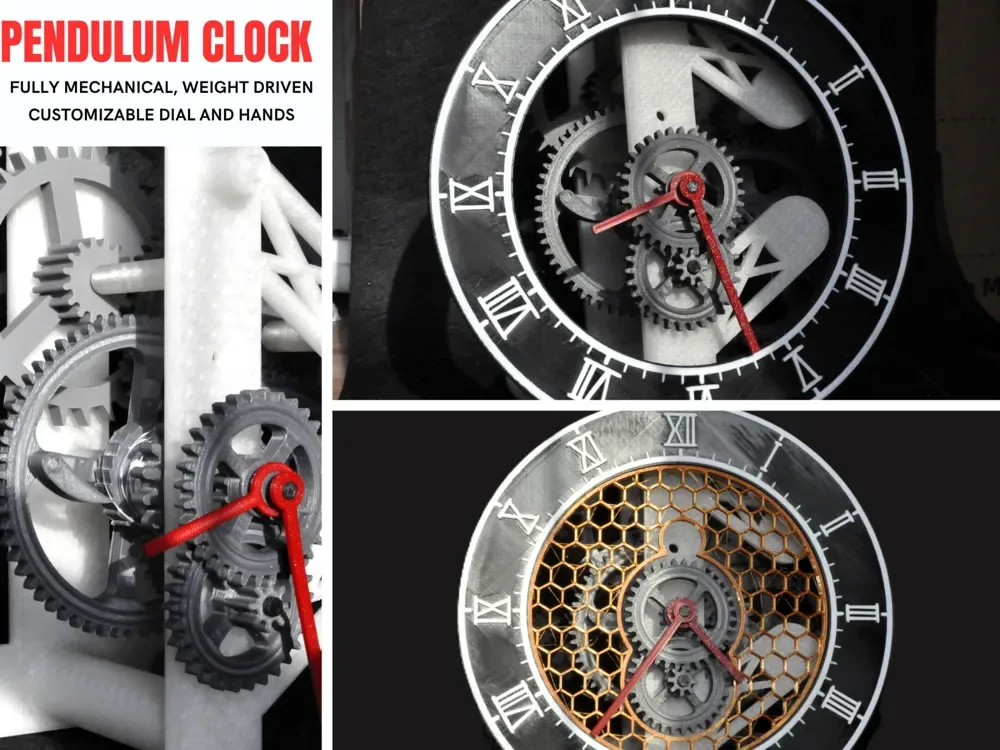

Reloj mecanico impreso en 3D

Reorganicé el archivo principal para excluir la plataforma de impresión del péndulo original del proceso de impresión 04/08/2025 EDITAR: Agregué una pequeña muesca en la plataforma para ayudar con el ensamblaje del reloj. La muesca DEBE MIRAR HACIA EL EXTERIOR DEL RELOJ O el reloj no funcionará. ¡Imagínese un reloj mecánico impreso en 3D, una pequeña obra maestra de ingeniería y creatividad! Su corazón palpitante es un escape inactivo, que no tiene prisa por vivir: su tictac es constante, marcando el tiempo con precisión impecable, sin el ritmo frenético de los escapes más comunes. Impreso capa por capa con plástico duradero, casi parece un artefacto steampunk de un futuro donde la tecnología se une a la artesanía. Sus engranajes se engranan elegantemente y el volante baila en perfecta armonía, como un bailarín que nunca pierde un paso. Y luego está ese detalle fascinante: el tic-tac nítido y bien definido, como si el tiempo mismo se detuviera entre cada latido, con la confianza de algo que sabe que tiene todo bajo control. ¡Una pequeña joya de la ingeniería que demuestra que la impresión 3D no sirve sólo para fabricar objetos sino también para dar vida a maravillas! Os dejo los archivos de pasos para modificar y personalizar las manecillas y la esfera del reloj. ¡No modifiques las fijaciones al mecanismo ni al marco y diviértete con las geometrías, números y colores que prefieras! BOM: todas las piezas están impresas excepto la varilla del péndulo. la mejor opción es comprar una varilla roscada m6 con una longitud mínima de 1,1 m (tuve la suerte de encontrar varillas de 1,5 m, si no las encuentras y encuentras las varillas más comunes de 1 m también puedes comprar una tuerca acopladora para extender la varilla hasta la longitud mínima de 1,1 m). -doble bastidor, los ejes descansan sobre dos estructuras fijas, esto reduce las deformaciones de los ejes, los engranajes pueden ser más finos y también gracias a una mejor gestión de la geometría de los engranajes logré reducir la fricción interna del reloj eliminando la necesidad de utilizar rodamientos de bolas para los puntos de contacto) -el peso actúa sobre el eje de los minutos, esto reduce la autonomía del reloj pero permite utilizar un peso mucho más ligero. de hecho el reloj funciona con un peso de medio kilo. La autonomía del reloj sigue siendo buena. por cada hora de funcionamiento. De hecho, por cada hora de funcionamiento, el peso disminuirá unos 6 cm. Colgando el reloj a 1,8 m del suelo, el reloj funcionará durante unas 30 horas, algunas iteraciones en el escape para que esto funcione…. GUÍA DE MONTAJE PASO PRELIMINAR: -limpiar bien todos los pasadores, ejes y engranajes. elimine las rebabas y las patas de elefante. Si la geometría de los engranajes te ayudará a imprimir para evitar pies elevadores para el engranaje de escape, no pude aplicar los mismos cambios para el grosor de los dientes. tómate tu tiempo y limpia bien cada diente, pequeños defectos podrían atascar el mecanismo.-¡Asegúrate de que al ensamblar las piezas todos los engranajes se deslicen libremente sobre el eje! si sientes alguna pequeña fricción limpia el eje con un poco de lija y lubrica todos los puntos de contacto con wd40 u otro lubricante 1 Si tienes una varilla roscada de más de 1 m sigue este paso de lo contrario ve al punto 1.2 ensambla el péndulo, el péndulo se compone de dos partes que se conectan con 4 clavijas. use un poco de pegamento para asegurarse de que la pieza esté firmemente en su lugar. 2) fije la masa del péndulo en la varilla. utilice una tuerca m6 para evitar que el péndulo se salga de la varilla roscada. la ranura tiene el tamaño para ocultar la tuerca y al mismo tiempo permitir el ajuste de la longitud de la varilla. 1.2) Si tienes una barra de 1 m de largo, sigue este paso: monta la extensión como ves en la foto. ahora tendrás 2 tornillos para ajustar la extensión del péndulo. Tendrás que utilizar la tuerca de acero para ajustar la longitud de la barra (entre el soporte del péndulo y el centro de la pesa) de aproximadamente 1 m. luego puede hacer el ajuste fino del período del péndulo usando la tuerca plana impresa. 2) Inserte la barra m6 en el soporte del péndulo. Fije la barra con un perno m6 insertado en la ranura correspondiente4) inserte la varilla principal de la parte posterior del marco. asegúrese de que se deslice libremente y no olvide lubricar el eje5) Inserte la rueda de escape6) Inserte el engranaje 1 y el engranaje 2. Aunque a primera vista parezcan idénticos, no lo son. asegúrese de que el engranaje 2 esté en la posición que ve en la figura. lo reconocerás gracias a un grabado cerca del eje de rotación7) introduce la rueda motriz. este engranaje y el eje deben estar sólidos juntos para que el engranaje encaje en la ranura hexagonal del eje 8) prepare el tambor. Inserte el hilo de pescar en el orificio del tambor. luego enrolle la línea en el sentido de las agujas del reloj (vea el dibujo) luego, para facilitar el montaje en las fases siguientes, puede fijar la línea con un poco de cinta adhesiva a la pared lateral del tambor. 9) Inserte el tambor en el eje y luego el pasador de bloqueo en la rueda motriz. Asegúrese de que el pasador de bloqueo esté firmemente asentado en las ranuras del tambor para garantizar que transmita el movimiento. 10) monte el mecanismo de escape. fijar el palet en la varilla de escape. encajarán gracias a una junta hexagonal en el eje11) inserte el culo

Fabricamos a partir de esta referencia y confirmamos escala, material, cantidad, acabado y envío antes de producir.

La referencia técnica e imágenes corresponden al modelo de origen. No representan un pedido ya fabricado por Fábrica 3D.
