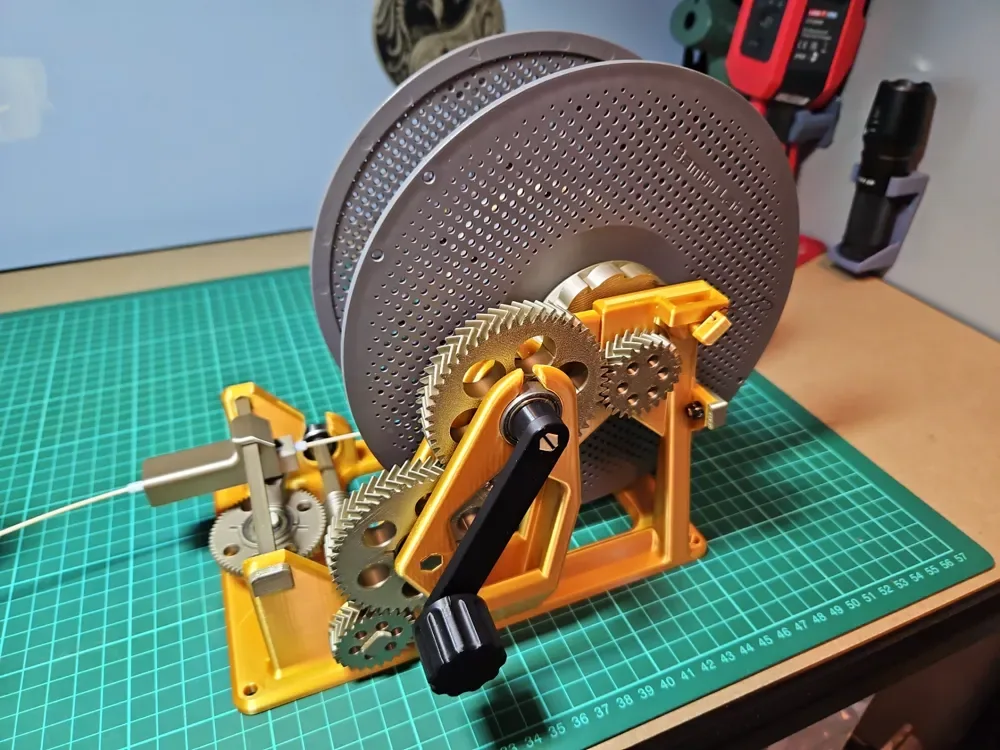

DESCRIPCIÓN Una vez que ingrese al ecosistema Bambu Lab AMS, rápidamente se dará cuenta de que no es aconsejable utilizar filamento de un carrete de cartón. El desafío surge de cómo sacar el filamento del carrete de cartón y colocarlo en un carrete de plástico más duradero. Además de las bobinas de cartón, este diseño también es aplicable a bobinas de diámetro pequeño. Aquí está el diseño de mi máquina que lo llevará allí. Este diseño ha pasado por varias optimizaciones y mejoras. La versión ahora es V2.x.

Esta guía de construcción ayuda a aquellos interesados ​​a construir mi diseño de respooler. Mi diseño adopta un enfoque más pragmático respecto del concepto de respooler que da como resultado menos piezas que otros diseños típicos. Yo uso, en pequeña medida (dos juntas), cola y tres tornillos. Si eres puritano y quieres utilizar sólo piezas impresas en 3D que se puedan unir, este diseño no es para ti. Tengo una técnica (única) de bobinado de filamentos que es robusta pero sencilla de implementar. Además, mi diseño utiliza ampliamente rodamientos 608.

Los cojinetes reducen significativamente la fricción de las piezas y suavizan el paso de transferencia. Los cubos de carrete son cónicos para adaptarse a una variedad de tamaños de diámetro de cubo de carrete de 47 a 64 mm. Aquí hay un video corto de 1 minuto que publiqué en YouTube para mostrarle lo fácil que es configurar y usar su respooler ensamblado... NOTASAsegúrese de leer completamente la Guía de compilación para asegurarse de que comprende todas las instrucciones y consejos de compilación que comparto.

Si ya imprimió mi respooler original, desafortunadamente no existe una ruta de actualización a V2.0. Sin embargo, algunas piezas pueden tomarse de V2.0 y usarse en versiones anteriores, p. el conjunto de enrollador de mango V2.0. Si tiene un Respooler V1.x y desea imprimir el nuevo V2.0, algunas piezas se pueden reutilizar. Tenga en cuenta el nombre del archivo de la pieza individual. Cada parte tiene una versión con un número de versión como parte del nombre del archivo. Espero que esta impresión también te resulte útil.

Si es así, puedes apoyar mi trabajo invitándome un café... Cómprame un café dejarme algún comentario o incluso un "impulso" para mantenerme entusiasmado de hacer más de estos diseños. PROCESO DE BOBINADO Para un rollo de 1 kg, el proceso de bobinado tarda unos minutos en completarse. Los mejores resultados se logran aplicando un poco de presión (consulte el tornillo de ajuste del trinquete) en el carrete donante para evitar que el filamento salga más rápido de lo que se enrolla. Gire el mango en el sentido de las agujas del reloj.

Un mecanismo de trinquete evitará la rotación del mango en sentido contrario a las agujas del reloj, por lo que también evitará que el carrete se desenrolle inesperadamente. ¿Crees que la cuerda manual se parece demasiado a un trabajo duro? Quizás haya una respuesta. Vea la construcción del complemento de accionamiento de mi motor eléctrico. Puede obtener más información en mi enlace de Maker World...

Respooler Motor Drive de Wiseone - MakerWorld -------------------------------------------------LISTA DE PIEZAS Piezas impresas en 3D que se encuentran en el perfil “Respooler 2.xx.3mf”.

11 x 608 rodamientos ~ 80 mm de tubo de PTFE de 4 mm de diámetro exterior/2 mm de diámetro interior 1 tornillo autorroscante de 3,0 mm x 10 mm (AA222) 5 pernos M4 x 10 mm (AA175) 1 tuerca M4 (AB028) 2 tuercas de bloqueo de nailon M4 (o tuerca M4 normal con Loctite) 2 pernos M4 x 15/16 mm (AA067) 4 inserciones roscadas de latón M4 (AB016) Pegamento CA (superpegamento) Loctite Threadlocker (o similar) Nota: Algunas de las piezas anteriores se pueden obtener en la tienda Bambu Lab Maker. MONTAJE El montaje de las piezas debe ser sencillo.

También puede consultar los gráficos animados de vista explosionada incluidos para ayudarle en el montaje. Para que algunas piezas encajen, es posible que sea necesario lijar ligeramente algunas esquinas (o raspar los bordes con un cuchillo afilado). Si no te gusta la idea de modificar algunas piezas para que encajen, este proyecto de respooler no es para ti. Me complace decir que la mayoría de las personas que perseveran con la construcción del respooler han obtenido resultados excelentes.

También hice un video que puedes encontrar en YouTube que demuestra el proceso de ensamblaje. Ensamblaje del carrete donante: Piezas del carrete donante: 5 piezas impresas. Dos rodamientos 608. 1 perno M4 x 15/16 mm (tornillo de trinquete) 1 tuerca de seguridad de nailon M4 (o tuerca M4 normal con Loctite) Pasos: (Utilice los diagramas anteriores) Coloque el trinquete a un lado del marco donante, alineado con el orificio del tornillo. Utilice el tornillo de trinquete y la tuerca para sujetar el trinquete en su lugar.

Coloque los dos cojinetes en cada extremo del eje del eje. Coloque el eje con engranajes en la parte posterior del eje. Pegue, según sea necesario. Las piezas del eje se atornillan alrededor de un rollo de filamento. Tenga en cuenta la rosca inversa del eje. Conjunto del respooler Piezas del respooler: 22 piezas impresas. 9 x 608 rodamientos.

1 x tuerca de bloqueo de nailon M4 (o tuerca M4 normal con Loctite) ~ 80 mm de tubo de PTFE de 4 mm de diámetro exterior/2 mm de diámetro interior 1 x tornillo autorroscante de 3,0 mm x 10 mm 1 x perno y tuerca M4 x 10 mm Como guía, la foto de arriba agrupa intencionalmente las piezas relacionadas. Dos cojinetes encajan en dos de los engranajes. Dos cojinetes se adaptan al eje giratorio (idéntico al carrete donante). Cuatro cojinetes se ajustan a presión en el marco. La orientación vertical del engranaje es esencial, como se muestra en la siguiente foto.

Utilice aquí los ejes de 43 y 29 mm. El engranaje intermedio tiene el cojinete montado. Conjunto del esparcidor del enrollador: utilice el eje hexagonal largo y deslice el engranaje vertical pequeño sobre él. Tenga en cuenta la orientación del engranaje. Deslice el eje a través del primer cojinete, el engranaje helicoidal y dentro del cojinete del lado opuesto. Ensamble el conjunto del esparcidor de filamento con el perno y la tuerca M4 x 10 mm. (Use Loctite) Utilice el eje de 25 mm para asegurar el engranaje horizontal en su lugar.

Coloque la guía del esparcidor encima del esparcidor. Pase el eje rectangular a través de la guía del esparcidor hasta el otro lado. Utilice el tornillo autorroscante de 3,0 mm x 10 mm para sujetar el eje rectangular en su lugar. Trinquete del destinatario: Usando el perno y la tuerca M4 x 15/16 mm, fije el trinquete al marco. Manija enrolladora: Un cojinete encaja en la perilla del mango. Coloque un extremo del brazo del mango en el eje del engranaje superior. El otro extremo va a un pequeño eje de doble extremo.

Un extremo del eje (el extremo más largo) va al cojinete de la perilla del mango y el otro al brazo del mango. Pruebe la máquina: para probar el mecanismo, afloje el tornillo de trinquete del receptor. Gire la manija en el sentido de las agujas del reloj. El carrete debe girar suavemente. El mecanismo enrollador debe moverse suavemente de un lado a otro. TUBO DE PTFE El tubo de PTFE (teflón) de 4 mm de diámetro exterior (OD) tiene aproximadamente 80 mm de largo.

El tubo se ajusta a presión en la parte guía del filamento y sirve para reducir el desgaste de la guía del filamento. MECANISMO DE TRINQUETE Incorporados en el carrete hay dos mecanismos de trinquete de husillo. Uno para el huso receptor y otro para el huso donante. El mecanismo del eje receptor está diseñado para girar únicamente en el sentido de las agujas del reloj. Un trinquete aplica un freno que impide la rotación en sentido antihorario. El trinquete evita que la bobina receptora se desenrede libremente.

Un perno M4 con una contratuerca de nailon ajusta la tensión del trinquete. El husillo donante sólo puede girar en el sentido contrario a las agujas del reloj. Un mecanismo de trinquete frena la rotación de la bobina donante en el sentido de las agujas del reloj. Además de frenar la rotación, el trinquete aplica tensión al eje donante, lo que ralentiza su rotación. El frenado y la tensión del trinquete se controlan mediante el perno M4 del carrete donante y la tuerca de bloqueo de nailon.

Cuando el carrete gira, el trinquete emite un sonido de clic característico. Este sonido es esperado y forma parte del funcionamiento normal del respooler. RETENEDOR DEL EJE PRINCIPAL REl propósito del retenedor es evitar que el husillo principal salte si se detiene el bobinado bruscamente (¡No recomendado!). El retenedor se fija a la parte superior del marco, restringiendo el engranaje del husillo cuando el husillo está en su lugar.

El retenedor se coloca en la parte superior del marco y se mantiene en su lugar mediante un simple pasador de bloqueo impreso que se introduce en un orificio alineado del marco. Puede resultar útil unir una rosca desde la parte de retención al pasador de bloqueo. En cada parte se han incorporado agujeros para el hilo. PIEZAS A PEGARSEUtilizó pegamento de secado rápido CA (Super Glue), que funciona bien con piezas impresas en PLA.

Eje del carrete donante: La parte del “engranaje del husillo” debe pegarse en la parte posterior de la parte del “tornillo del husillo”. Eje del carrete del destinatario: La parte del “engranaje del eje del donante” debe pegarse en la parte posterior de la parte del “tornillo del eje del donante”. PIEZAS A ATORNILLAR Tornillo enrollador: La guía del filamento giratorio de PTFE se fija al engranaje enrollador con una tuerca y un perno. Utilice un tornillo roscado M4 x 10 mm y una tuerca M4 correspondiente.

La parte de la guía del filamento debe poder girar libremente, por lo que la tuerca y el perno deben quedar sueltos. Para evitar que la tuerca se desenrosque, utilice Loctite Threadlocker (o similar) en la tuerca y el perno. Tornillo deslizante del enrollador: el riel deslizante del enrollador se mantiene en su lugar mediante un tornillo autorroscante de 3x10 mm. Trinquete del destinatario: fije la palanca del trinquete del destinatario al marco con un perno M4 x 15/16 mm y una tuerca de bloqueo de nailon M4.

Trinquete del donante: fije la palanca del trinquete del donante al marco del donante con un perno M4 x 15/16 mm y una contratuerca de nailon M4. UNIR LOS DOS CONJUNTOS Cuando utilice el carrete, el giro de la manija hará que el conjunto del carrete se mueva un poco. Proporciono una pieza impresa en 3D que atornilla los dos conjuntos. También puedes considerar montar los dos conjuntos en una tabla de madera o similar. Los dos conjuntos tienen orificios de montaje pretaladrados de 5 mm en cada esquina. Piezas de unión de conjuntos: 1 pieza impresa.

4 pernos M4 x 10 mm 4 inserciones roscadas de latón M4 PRECAUCIÓN: ¡Peligro de altas temperaturas! Continúe con el siguiente paso únicamente si se siente cómodo trabajando con un soldador o similar. Los cuatro insertos roscados de latón M4 están integrados en cada uno de los dos orificios de montaje frontales de los dos conjuntos. Estos insertos se pueden insertar antes o después de completar los ensamblajes.

Para incrustar inserciones de latón, se necesita una fuente de calor enfocada, como un soldador (idealmente con una punta de inserción térmica), para empujar el inserto de latón dentro del orificio de montaje. CONSEJO: Para evitar que el plástico derretido fluya hacia el inserto de latón al incrustarse, inserte parcialmente un tornillo M4 desde la parte posterior en el inserto de latón. Los conjuntos se sujetan entre sí mediante una pieza impresa con cuatro tornillos M4.

Este enfoque de ensamblaje permite que los conjuntos de carretes se separen fácilmente para su almacenamiento cuando no estén en uso. INFORMACIÓN DE IMPRESIÓN Las piezas impresas en 3D se separan en cuatro placas de impresión. El marco principal, el spooler donante, las placas de carpintería y piezas varias. Puede dividir aún más las piezas para coordinar el color de su impresión. Mi impresión está realizada con filamentos eSUN eSilk Gold y Bambu Lab PLA Metal Iridium, con una altura de capa de 0,2 mm en una impresora Bambu X1 Carbon.

Se requieren soportes de impresión para algunas piezas; consulte los archivos 3MF para obtener más detalles. Se incluyen tanto un conjunto de perfiles de impresión como los archivos STL individuales. PIEZAS NO IMPRESAS EN 3D Muchas de las piezas utilizadas en el respooler, como cojinetes, tuercas y pernos, se pueden obtener en la tienda Bambu Lab. La tienda Bambu Lab ha tenido la amabilidad de facilitarnos un kit de piezas con las piezas necesarias. Referencia: Bobinadora de filamentos - ZH178Aquí están las piezas individuales incluidas en el kit...

Preguntas y respuestas: Puede ¿Alguien construye este respooler? R: Si bien las impresoras 3D son herramientas de alta precisión, existen pequeñas diferencias de tolerancia entre las impresoras que posee la gente. Las diferencias significan que tal vez sea necesario algún posprocesamiento menor de las piezas. Si no le gusta la idea de modificar algunas piezas para que encajen, este proyecto de respooler no es para usted. Me complace decir que la mayoría de las personas que perseveran en la construcción del respooler han obtenido excelentes resultados.

También agregaré que mi impresión V2.0 no requirió posprocesamiento de piezas; su experiencia puede variar.P: ¿Dónde puedo conseguir los rodamientos usados?R: Afortunadamente, los rodamientos 608 son comunes y están fácilmente disponibles. Aquí hay un ejemplo de búsqueda de proveedores (no afiliados) que debería ser adecuado. Enlace de Amazon EE. UU. Enlace de suministro de Bambu Lab Maker P: ¿Puedo usar rodamientos impresos? R: Hay varios rodamientos 608 imprimibles publicados. Probé una versión y quedé encantado con el resultado.

Tenga en cuenta que, dado que estos rodamientos suelen tener un diseño impreso en el lugar, las piezas tienden a tener un espaciado más suelto. Dado que estos rodamientos están impresos en plástico, se aflojarán a medida que se desgasten. P: Algunos ejes son difíciles de colocar. ¿Por qué? R: Puede haber varias razones por las que algunos ejes encajan perfectamente. He descubierto que las tolerancias entre proveedores no son muy buenas. Solo necesita que el rodamiento esté tan solo 0,1 mm para dificultar el ajuste.

El método más sencillo es lijar ligeramente las esquinas del eje hasta que encaje en su lugar. P: ¿Debería sentirse flojo un rodamiento, en particular en un husillo? R: Aplique una fina capa de adhesivo sobre el eje y vuelva a colocar el rodamiento; una solución rápida pero sencilla. P: El engranaje helicoidal puede deslizarse sobre el eje. ¿Es eso un problema? R: El eje tiene forma hexagonal y también lo tiene el engranaje helicoidal en su interior.

Una vez que el engranaje helicoidal esté colocado en su posición, no se deslizará sobre el eje y funcionará correctamente. P: Tengo un Respooler V1.x, ¿debería imprimir y pasar al nuevo V2? R: La respuesta simple es “no necesariamente”. Si está obteniendo buenos resultados y sólo realiza repools ocasionales, V1.x ofrece un buen resultado. V2 ofrecerá un buen respool con menos esfuerzo manual, de ahí el rediseño. Si está construyendo un Respooler por primera vez, no hay duda, construya el diseño V2.

P: El filamento rebobinado se rompe en algunos lugares a lo largo del viento enrollado. ¿Por qué?R: Cuando se fabrica un filamento, se enfría al salir del extremo caliente, pero el filamento aún está caliente mientras se enrolla. El filamento se enfría en el carrete con una memoria del enrollado del carrete. (TODOS) Las máquinas de rebobinado invierten efectivamente la envoltura del carrete, provocando una torsión en el filamento a medida que se enrolla en el nuevo rollo, lo que puede causar algunos problemas de uso, por ejemplo. enganchones, roturas.

Una forma eficaz de reducir la torsión del filamento introducido es volver a enrollar el filamento una segunda vez antes de usarlo, realineando el filamento en su torsión formada original. Los filamentos "más resistentes" probablemente experimentarán este problema de torsión más que otros filamentos. P: ¿Por qué mis carretes están sueltos o agrupados hacia los lados? R: La tensión se puede ajustar mediante el tornillo de trinquete del carrete donante. Aumente la rigidez del trinquete y obtendrá un enrollado más apretado.

Un carrete receptor estrecho o descentrado recogerá el filamento más arriba en los extremos. Verifique el acabado de su compilación.P: ¿Es seguro descargar perfiles de terceros?R: El peligro con los perfiles de terceros es que no los poseo ni los controlo. Si publico una actualización de diseño, es posible que el perfil de terceros ahora no esté sincronizado con mi diseño revisado y posiblemente sea incompatible. Por lo tanto, utilícelo bajo su propia responsabilidad.

ACTUALIZACIÓN 10/03/2026 V2.2xAlgunas dimensiones de las piezas se modificaron para mejorar el ajuste. Piezas afectadas: Eje - Sinfín 2.21, Engranaje helicoidal 2.21, Engranaje - Devanadera 2.22Combi Se fusionaron las cuatro planchas de impresión en un solo perfil de impresión. El perfil de impresión cambió a la versión 2.22. No se requiere una actualización. Documentación actualizada. Se agregó mayor claridad de ensamblaje a la Guía de compilación. ACTUALIZACIÓN 27/09/2026 V2.21 Sin lijar, el eje del engranaje helicoidal estaba un poco apretado.

Se actualizaron dos piezas para simplificar el montaje. adaptar. Las partes STL afectadas ahora tienen nombres de archivos que terminan en "2.21". Piezas afectadas: eje: gusano 2.21, engranaje helicoidal 2.21. No se requiere una adaptación. Se combinaron las cuatro placas de impresión en un solo perfil de impresión. Documentación actualizada. Se agregó mayor claridad de ensamblaje a la Guía de compilación. ACTUALIZACIÓN 22/07/2026 V2.20 Los orificios de montaje de la parte del marco del carrete donante aumentaron de 4 a 5 mm.

Ahora “Donor Frame 2.2.stl” introdujo una pieza impresa de unión para combinar los conjuntos de donante y respooler. Documentación actualizada. Se agregaron más pasos de ensamblaje a la Guía de compilación. ACTUALIZACIÓN 29/06/2026 V2.1xActualización de documentación, únicamente. Se agregaron más pasos de ensamblaje a la Guía de construcción. Se agregaron detalles del tornillo deslizante del enrollador a la lista de piezas y a la sección "PIEZAS A ATORNILLAR". Faltaba la pieza "Eje - Mango a perilla 2.0.stl" en el perfil de impresión 3MF.

Ese archivo STL estaba disponible por separado, pero eso significaba buscarlo, así que corregí el archivo 3MF para incluir este STL.Documentación: El número de rodamientos debe ser 11, no 10 piezas.ACTUALIZACIÓN 03/01/2025 V2.0Guía de alimentación de filamento mejorada Bobinado de filamento más uniforme en el carrete receptor con menos tensión del donante requerida y menos esfuerzo.Los mecanismos antirrotación en los ejes del carrete donante y receptor evitan carretes de rotación no deseada.

Mecanismo de trinquete integrado en los marcos donante y receptor. Mecanismo de frenado del carrete donante para ralentizar la alimentación del filamento. La tensión del trinquete del donante se ajusta mediante una tuerca de bloqueo y también aplica presión al husillo del donante. Mecanismo del husillo del donante y del receptor idéntico e intercambiable. Para mayor comodidad y capacidad de intercambio de piezas, los husillos del donante y del receptor ahora son idénticos.

La perilla del mango giratorio ahora tiene una perilla giratoria "suave como la seda". La perilla de bobinado ahora está separada y montada a través de un cojinete para un giro suave. Engranaje de bobinado reajustado. Si se hace con cuidado, ahora es posible enrollar un filamento en paso cerrado a lo largo del carrete. Múltiples ajustes menores y mejoras de ensamblaje. Si tiene un Respooler V1.x y desea imprimir el nuevo V2.0, algunas piezas se pueden reutilizar. Tenga en cuenta el nombre del archivo de la pieza individual.

Cada parte tiene una versión con un número de versión como parte del nombre del archivo.
