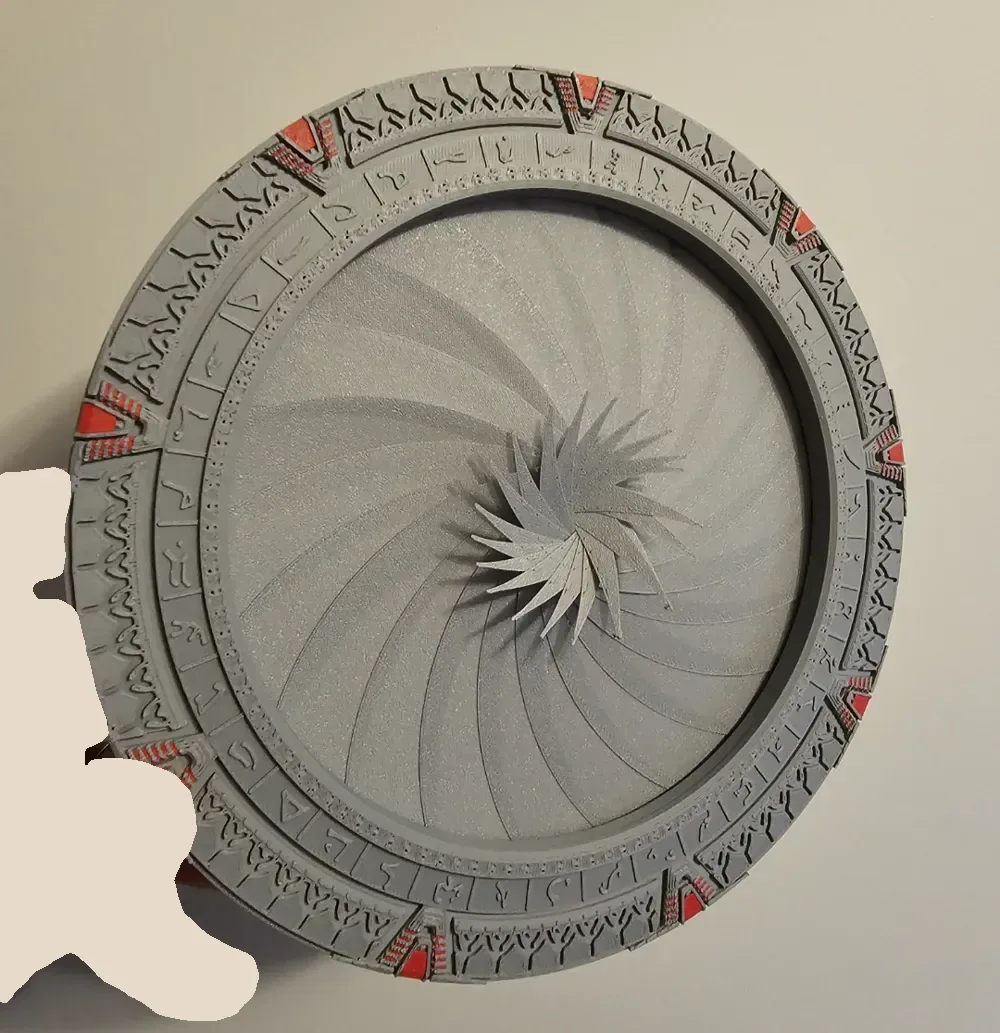

martin.taihl hizo un modelo asombroso del Stargate con iris pero, como muchos otros, no lo encontré utilizable. Estaba muy cerca, pero todo se estaba rompiendo, no encajaba y no funcionaba. Es como si lo hubiera llevado al 99% y luego no lo hubiera terminado. Así que traté de acercarlo al 100% haciendo estos cambios: Modifiqué las tolerancias de todos los orificios para permitir la inserción de clavijas. Modifiqué algunas piezas internas para que encajaran mejor. Separé algunas piezas combinadas para imprimir de forma independiente.

Agregué los soportes necesarios para solucionar problemas de impresión. Reorganicé todo para que sea imprimible en 4 planchas. Reorganicé todas las aletas del iris para imprimir con la misma orientación (para reducir las variaciones menores de impresión entre las aletas que interfieren con la funcionalidad). Pinté un poco para convertirlo en 2 colores. modelo. Creo que se ve genial. ¡Advertencia! - Aunque ahora todo encajará y funciona (gran mejora), todavía NO es fácil de operar.

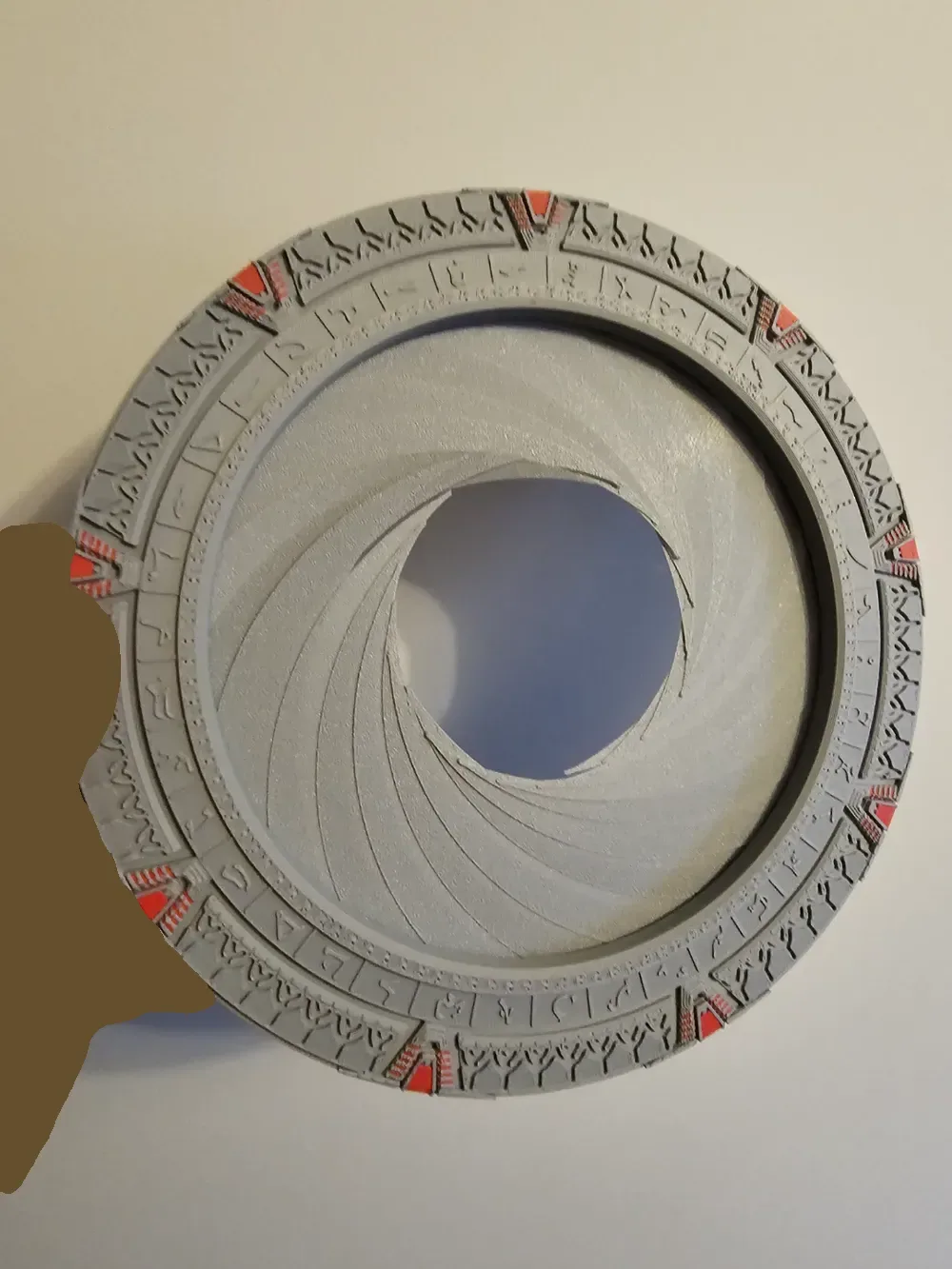

Debe tener cuidado, empujar 2 clavijas de rotación a la vez y alternar entre empujar las clavijas de rotación para que se abra y se cierre. Sigue siendo ridículamente satisfactorio, pero entra con la expectativa realista de que no usarás este juguete inquieto de fácil apertura y cierre.

Tal vez alguien más pueda tomar el soplete ahora y hacerlo aún más suave que yo, pero ahora al menos funciona :) Consejos profesionales: Para un funcionamiento más suave, tome un poco de papel de lija muy fino y alise cualquier punto o cresta irregular en las aletas del iris antes de ensamblar. Desde la punta hasta aproximadamente el 50% de su longitud es el área más importante. Cualquier pequeña imperfección hará que se arrastren y se enreden un poco, por lo que más suaves = mejor. Es MUCHO más fácil hacer esto antes del montaje.

Hice todo esto en un plato de pei texturizado, pero en retrospectiva, podría haber sido mejor usarlo suave. Ya había terminado todo esto antes de que ese hecho obvio me diera cuenta, tal vez no cometa el mismo error. Podría funcionar mucho mejor impreso sin problemas. Si te gusta el modelo, dale un impulso a martin.taihl ya que trabajó mucho en esta increíble creación. En comparación, mi contribución fue muy pequeña. Demostración de cómo montar:
