Tornillo de banco estable, abrazadera, hecho de sólo tres partes impreso en 3D

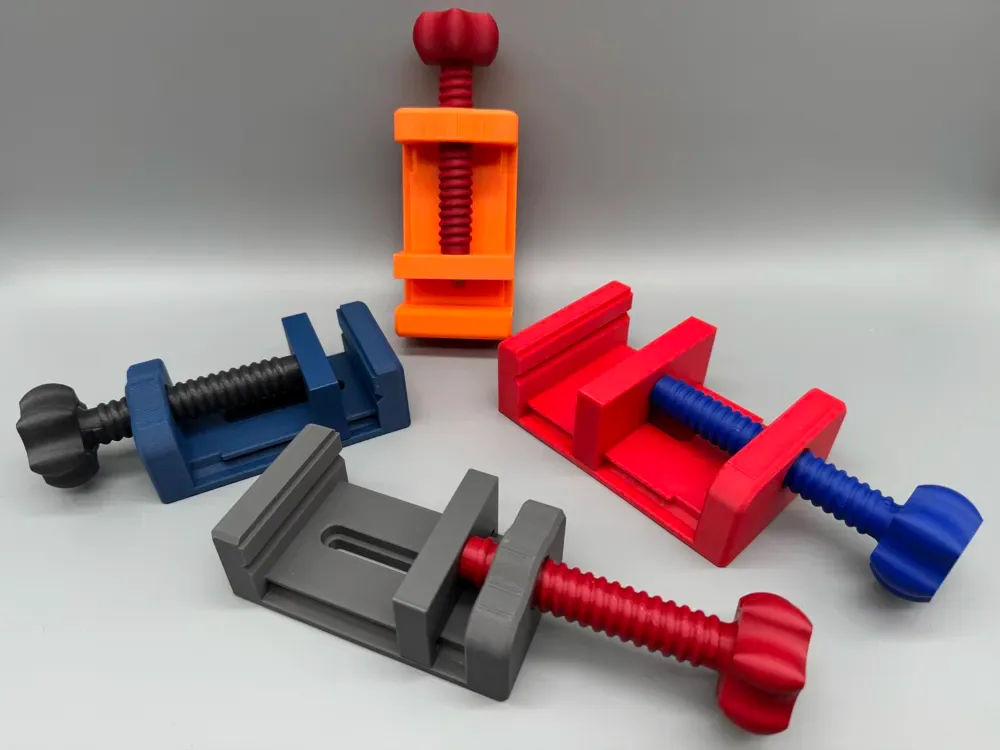

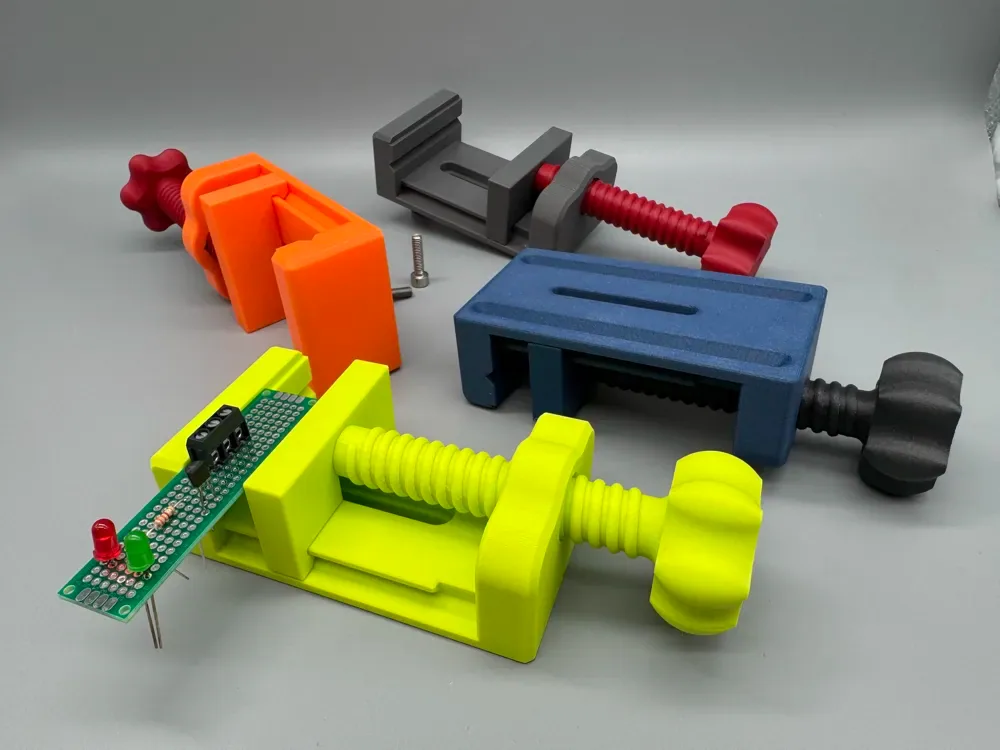

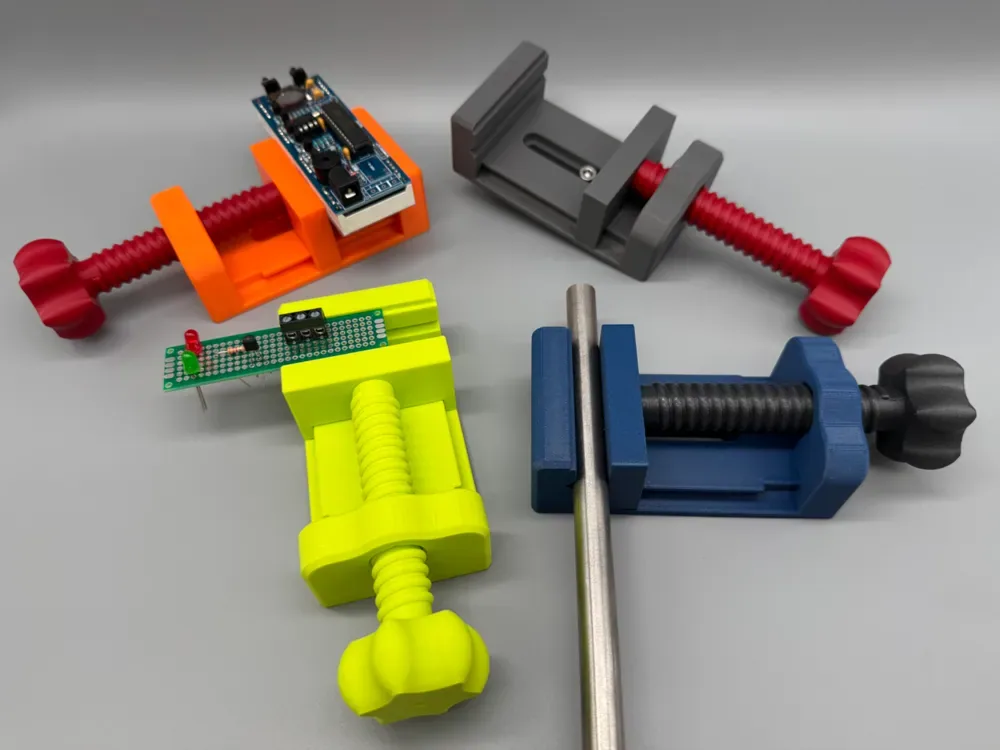

Proyecto: Pequeño, ingenioso y estable tornillo de banco que consta de solo tres piezas impresas. Con un pequeño paso desplazado para sujetar elementos planos como placas de circuitos, etc. y un prisma para elementos redondos que se pueden usar, por ejemplo, para bolígrafos de grabado láser, etc. Óptimo para soldar, pegar, grabar con láser, sujetar, etc. Versión 1 Ancho de mordaza 60 mm, altura de mordaza 25 mm Apertura máxima de mordaza 68 mm Orificio alargado central para M5 DIN912 para montaje Versión 2 Ancho de mordaza 80 mm, Altura de la mordaza 30 mm Apertura máxima de la mordaza 82 mm Orificio alargado central para M5 DIN912 para montaje Durante el diseño, no solo se prestó atención a garantizar que las piezas sin material de soporte se puedan imprimir, sino también a que se puedan imprimir sin conocimientos previos utilizando la configuración de impresión estándar. Aspectos destacados del diseño: El eje está reforzado internamente por un cuerpo hueco en la transición mango/rosca. El cuerpo principal tiene dos huecos en forma de prisma en la parte inferior para endurecer el cuerpo, de modo que solo se produzca una deformación mínima cuando el eje se aprieta firmemente. Montaje: El husillo se atornilla en el cuerpo principal hasta que sobresalga la cola de milano por el otro lado. Luego se enrosca la mandíbula con el hueco en la cola de milano hasta que descanse en el fondo. A continuación, girando más el husillo se enrosca la mordaza en las dos ranuras guía. Hecho. Muy fácil de imprimir y sin material de soporte. No importa qué impresora. A1 mini hasta H2 D Entonces agradecería mucho Muchas ¡Vea también mis otros útiles y prácticos ayudantes cotidianos! No dude en publicar fotos de sus impresiones en los comentarios. Entonces agradecería mucho Muchas
