Transporte TIP UP 6 en 1 Milwaukee Fastback (48-22-1505) impreso en 3D

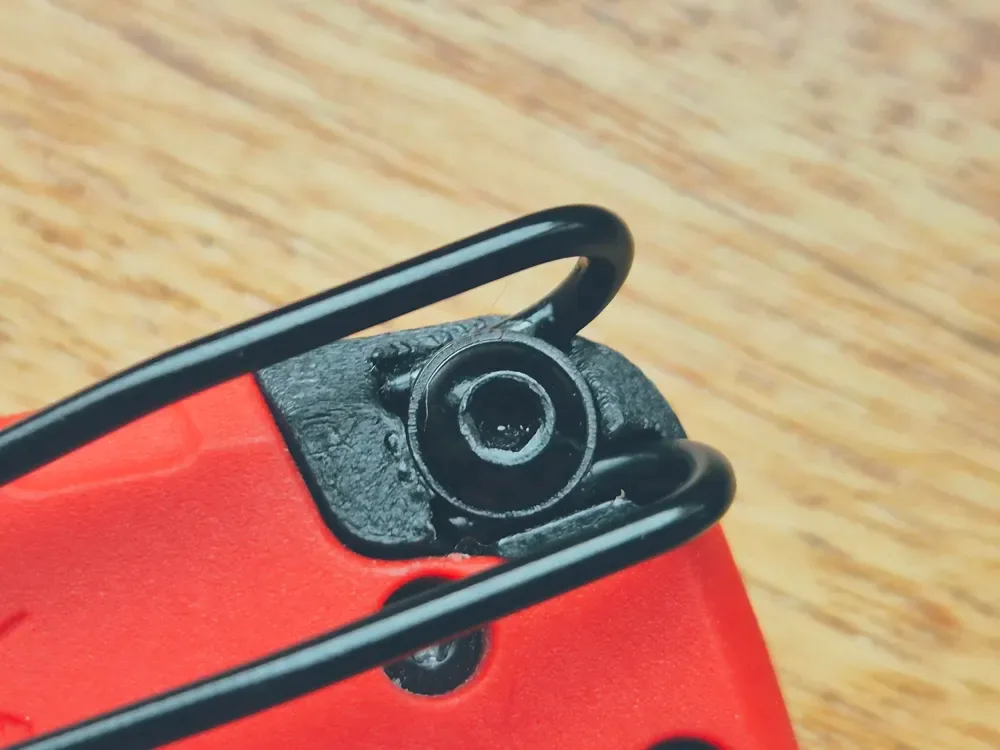

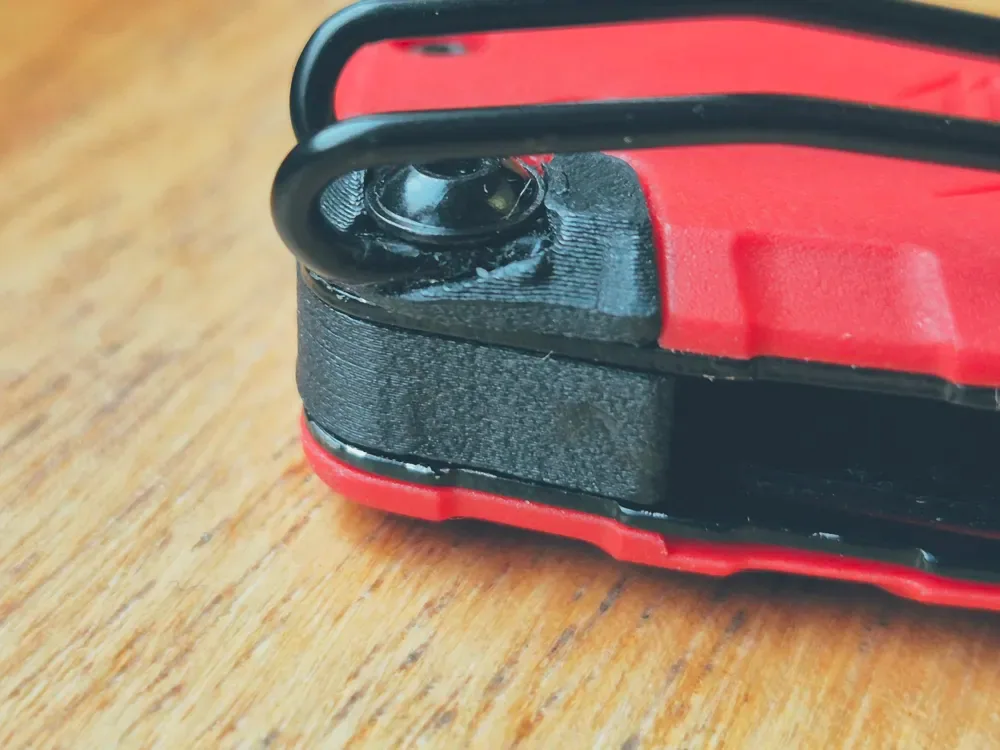

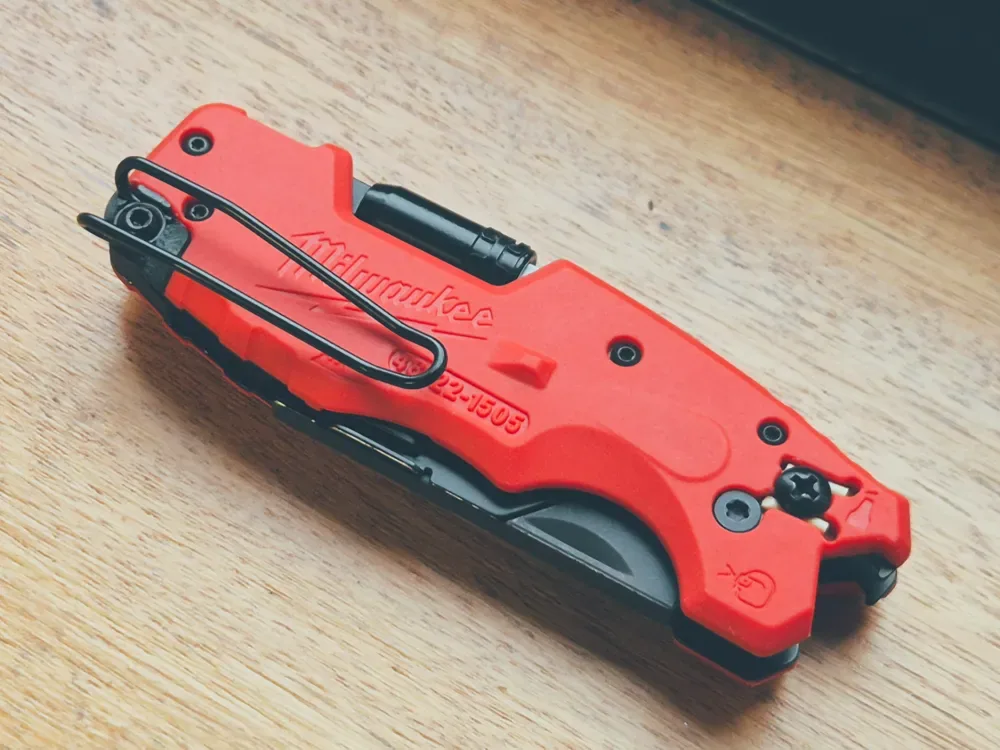

Una modificación simple para el Milwaukee Fastback 6 en 1 (modelo 48-22-1505) para hacerlo inclinable y (algo) profundo. Es un tamaño muy pequeño (< 1 gramo), que nos permite utilizar el orificio del cordón como soporte para el clip para girar la herramienta hacia arriba y transportarla profundamente. Utilice al menos PETG para esta impresión (ASA o ABS deberían ser aún mejores). Como no tengo una impresora incluida, imprimí la mía en PETG-CF, pero también ha sido probada con PETG. Trabajo principalmente en industrias pesadas con ambientes calurosos, por lo que ni siquiera probé la durabilidad del PLA. La impresión como unos pequeños soportes para quitar. Sé que podría imprimirse sin ellos cambiando la orientación del modelo, pero creo que esta es la orientación más fuerte. Además, necesitará: 1 - Tornillo con cabeza de arandela M3x8 mm (tornillo con brida): no use una cabeza hueca normal, no sujetará el clip si se aplica una presión mayor, o si lo hace, use una arandela, aunque el clip no se asentará completamente en el bolsillo. Por favor, hazlo sólo si te sientes cómodo con ello. No asumo ninguna responsabilidad por las lesiones que puedan ocurrir durante el montaje. Utilice cualquier otra herramienta que no sea cortante si no tiene experiencia. Esto requirió mucho tiempo probándolo y rediseñándolo. Entonces, por favor, si te sirve, deja tu 2 - En la parte superior, si es necesario, utilice la cuchilla para quitar los soportes de la parte superior (ver Aviso legal). Asegúrese de quitar los soportes por completo para obtener una superficie plana.3 - En la parte inferior, si es necesario, empuje el tornillo de la parte superior para quitar el soporte.4 - Inserte la parte superior en el orificio del cordón y presiónela contra una mesa para que se asiente completamente.5 - Inserte la tuerca en la parte inferior. Asegúrese de que asiente completamente. Utilice el tornillo para empujarlo completamente hacia abajo si es necesario.6 - Inserte la parte inferior en el espacio entre las escalas de la herramienta.7 - Inserte el clip y el tornillo, y alinee el clip con el número “48”.8 - Apriete el tornillo. Consejo adicional: si desea cubrir el orificio del tornillo original con el tornillo original, coloque dos segmentos cortos de filamento debajo del tornillo. Esto actúa como un espaciador para evitar que el tornillo sobresalga y obstruya el mecanismo de la cuchilla: tan pronto como tenga tiempo, intentaré trabajar en una cubierta adecuada para esto. Espero que esto también funcione para ti. He estado usando el mío diariamente durante más de un mes y no tuve problemas hasta este momento. Por favor, haga sus pruebas y déjeme recibir sus comentarios.
