Turoks Navaja Viento impreso en 3D

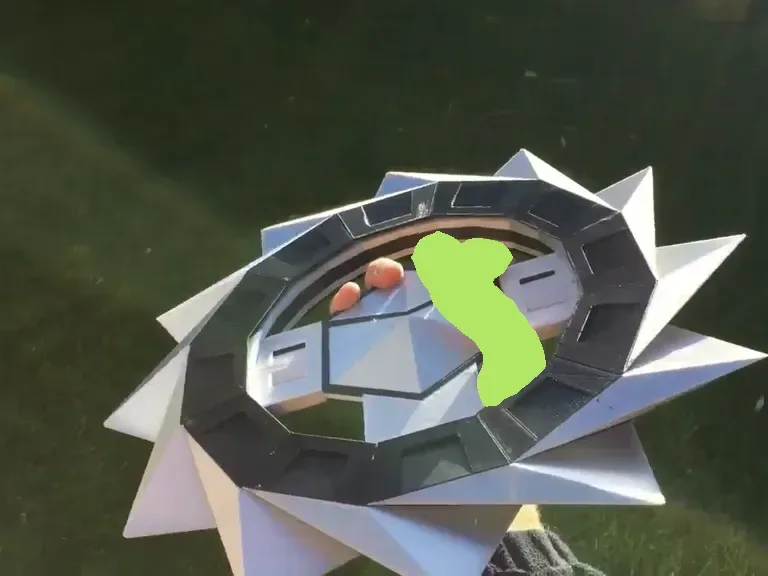

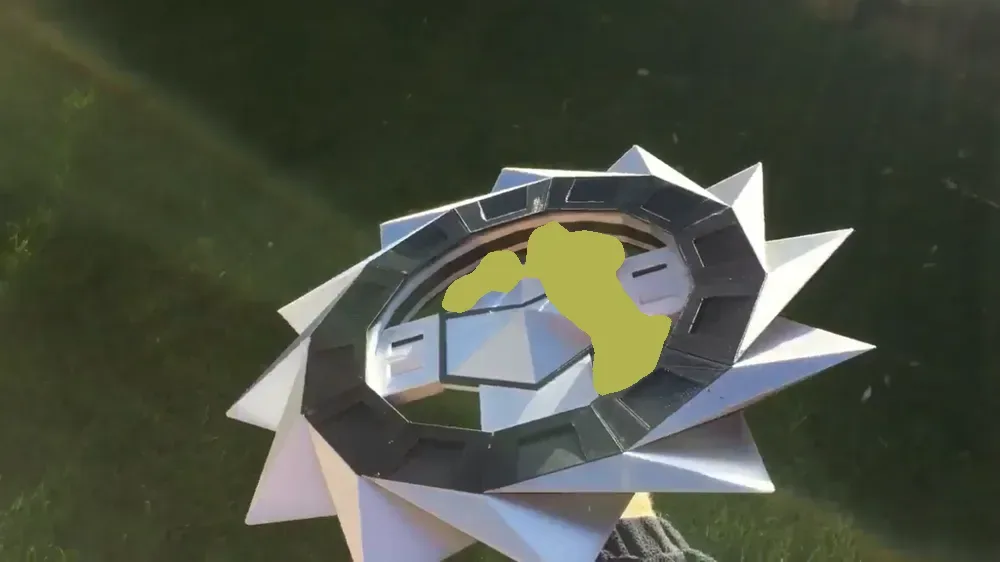

Por favor, comprenda que soy un completo novato en diseño 3D, este fue mi primer intento con un artículo más grande. Y como tal, el mecanismo es muy flojo y lamento decir que es fiel a su renderizado n64 original. no hay un solo filete a la vista. El modelo utiliza un mecanismo de trinquete y trinquete de rueda libre para facilitar el giro. El eje/impulsor del trinquete mide un poco menos de 230 mm x 230 mm (un tamaño extraño, lo sé, pero lo quería tan grande como lo permitiera mi cama), por lo que si su cama no es lo suficientemente grande, reduzca el tamaño de todas las piezas de manera uniforme o divida el trinquete en consecuencia. Hay suficiente tolerancia para que una reducción de tamaño no afecte el funcionamiento. Como se muestra en la imagen, también imprimí un modelo al 40% que aún funciona bien. En total necesitarás imprimir: 11x Plain Boss y Blades fusionados sin soportes (pero sugiero un borde para mayor estabilidad). 1x Pawl Boss y Blade fusionados con soportes en todas partes (incluso en el modelo). 1 cubo e inserto de trinquete fusionados con soportes (solo tocar la placa de construcción estará bien). Sugiero imprimir las piezas en la orientación proporcionada, esto debería garantizar un buen acabado en las 11 hojas y una excelente resistencia del trinquete y el trinquete. Retire el material de soporte del jefe del trinquete con cuidado. Descubrí que una estructura de soporte en zig zag funcionó bien, ya que salió como una serpiente trayendo consigo el material de soporte más profundo desde detrás del trinquete. Ensamble todas las piezas con un adhesivo adecuado aplicado a las pestañas de cada saliente y a la parte inferior de las cuchillas. Una superficie plana ayuda a asegurar una verdadera alineación de los resaltes. Sugiero hacer 6 y 6 y luego juntar las dos mitades alrededor del trinquete del cubo central. Hay una tolerancia de alrededor de 1-2 mm en todas las piezas. Lo suficientemente flojo como para que se pueda ensamblar fácilmente y girar libremente. Consulte el vídeo de demostración adjunto. Gracias por verlo.
